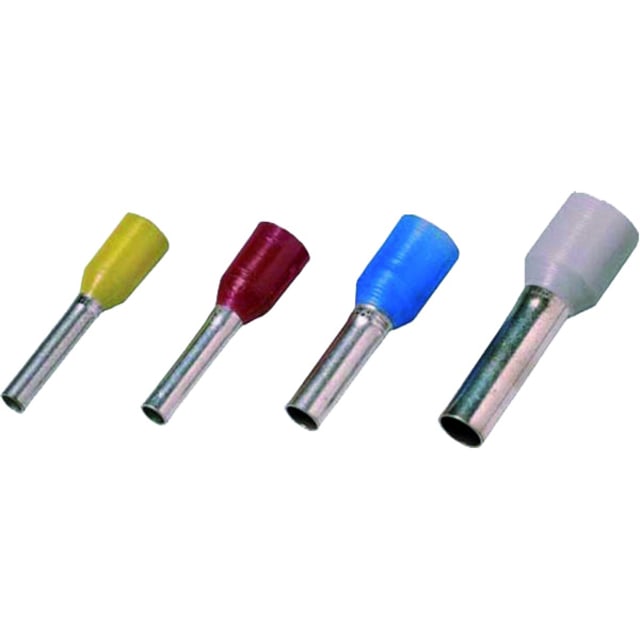

Embout de câble isolé DIN 46228 0,34 mm² 6 mm 180730

Embout de câble isolé DIN 46228 0,34 mm² 6 mm – une connexion propre et fiable

Cet embout de câble isolé est conçu pour terminer proprement les conducteurs souples et très souples avant raccordement dans un bornier, un appareil ou un coffret. Conforme à la logique de la norme DIN 46228, il contribue à obtenir une connexion plus nette, plus stable et plus sécurisée, tout en facilitant l’insertion du conducteur dans les éléments de serrage.

Avec sa section nominale de 0,34 mm², sa douille de 6 mm et sa longueur totale de 10 mm, ce modèle est adapté aux conducteurs de faible section, notamment dans les installations de commande, d’automatisme, de câblage d’armoire ou de raccordement d’appareillage. Sa couleur turquoise permet une identification visuelle rapide de la section, ce qui aide à éviter les erreurs lors du montage.

Les atouts de cet embout de câblage

• Embout isolé pour un raccordement plus propre et plus fiable.
• Cuivre étamé pour une bonne conductivité et une meilleure tenue dans le temps.
• Isolation en polypropylène sans halogène, adaptée aux exigences de câblage soigné.
• Résistance à des températures jusqu’à 105 °C selon la donnée fournie.
• Format standard pratique pour les montages en série et les installations professionnelles.
• Repérage couleur turquoise pour identifier rapidement la section 0,34 mm².

Pour quels usages ?

Ce type d’embout est particulièrement apprécié dans les travaux de connexion et de câblage où la qualité de terminaison est essentielle. Il s’utilise sur des conducteurs souples ou très souples afin d’améliorer leur tenue lors du serrage et de limiter l’écrasement des brins. C’est un choix pertinent pour les tableaux électriques, coffrets de commande, automatismes, armoires de distribution, équipements de contrôle ou tout montage nécessitant des terminaisons propres et homogènes.

Grâce à sa douille courte de 6 mm, il convient aux raccordements compacts et aux borniers où la place est comptée. Il aide aussi à obtenir un rendu plus professionnel dans les ensembles de câblage, avec un aspect net et répétable.

Caractéristiques techniques

• Référence fabricant : 180730
• Référence commerciale : ICIAE0346
• SKU : 8036979
• GTIN / EAN : 8014212201973
• Section nominale : 0,34 mm²
• Taille AWG : 22
• Longueur de douille : 6 mm
• Longueur totale : 10 mm
• Couleur : turquoise
• Isolation : oui
• Matériau de l’isolation : polypropylène
• Matière : cuivre
• Traitement de surface : étamé
• Sans halogène : oui
• Forme de construction : standard
• En forme de ruban : non
• Pour conducteur résistant au court-circuit : non
• Avec étiquette de désignation : non

Conseils de choix et d’installation

Pour garantir un raccordement fiable, il est essentiel de vérifier la compatibilité entre la section du conducteur et celle de l’embout. Ici, la section de 0,34 mm² doit correspondre au conducteur à équiper. L’utilisation d’une pince à sertir adaptée est également recommandée afin d’obtenir un sertissage régulier et durable.

Avant le montage, veillez à dénuder le conducteur sur une longueur compatible avec la douille de 6 mm. Le sertissage doit être réalisé proprement, sans endommager l’isolant ni écraser excessivement les brins. Une terminaison bien exécutée facilite le serrage dans le bornier, améliore la tenue mécanique et contribue à une installation plus soignée.

Un choix sûr pour un câblage professionnel

Ce modèle d’embout de câble isolé répond aux besoins courants des installateurs, électriciens et monteurs à la recherche d’une solution simple, efficace et identifiable rapidement. Son format standard, son isolation sans halogène et sa finition étamée en font un accessoire de raccordement fiable pour des installations propres et méthodiques.

Si vous cherchez un embout de terminaison pour conducteur souple de faible section, avec une identification claire et une conception adaptée aux usages professionnels, cette référence constitue une solution pertinente pour vos travaux de connexion et de câblage.
