Matrice DIN Alu 185mm² RM/SM, 150mm² SE, n°28, Série 230 – 702521

Matrice hexagonale Intercable série 230

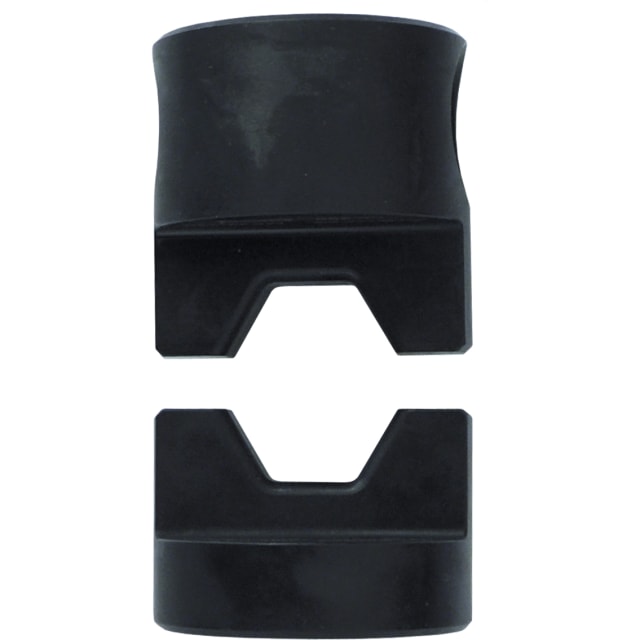

La matrice Intercable MK28B-230 est un insert de sertissage hexagonal destiné aux têtes et outils compatibles avec la série 230. Elle sert à réaliser des connexions normalisées sur des cosses et manchons en aluminium. La référence doit être vérifiée avec l’outil, le connecteur et la section du conducteur avant chaque sertissage.

Section aluminium de 185 mm²

Le catalogue Intercable associe la MK28B-230 aux cosses aluminium de 185 mm² et à l’indice de sertissage 28. Cet indice doit également apparaître sur le connecteur prévu. Une concordance complète entre conducteur, cosse, matrice et procédure fabricant est indispensable pour obtenir la compression attendue sans détériorer les éléments.

Largeur de sertissage de 40 mm

La largeur de compression annoncée est de 40 mm. Cette dimension détermine le nombre et la position des empreintes à exécuter conformément à la notice du connecteur. La matrice ne doit pas être remplacée par un modèle de même indice mais appartenant à une autre série, car les interfaces d’outil peuvent différer.

Profil conforme au sertissage DIN

La MK28B-230 est répertoriée comme matrice hexagonale selon DIN 48083 pour des cosses et manchons correspondants. Cette désignation facilite une sélection cohérente, mais ne suffit pas à valider une combinaison. Il faut toujours consulter les tableaux du fabricant du raccord et respecter l’ordre, l’orientation et le nombre de pressions prescrits.

Contrôle de la matrice avant utilisation

Avant le montage, nettoyez les surfaces d’appui et vérifiez l’absence de fissure, d’ébréchure ou de déformation. Les deux parties doivent s’insérer correctement dans l’outil série 230 compatible. Après le sertissage, contrôlez les marquages, la fermeture de l’empreinte et l’aspect du raccord selon la procédure d’installation applicable.
