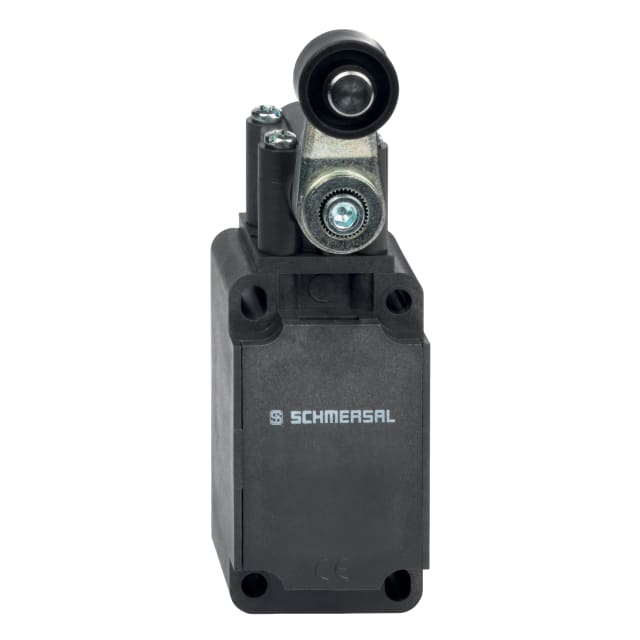

Interrupteur de position à galet Z4VH 336-11Z-M20

Interrupteur de position à galet pour détection de fin de course en environnement industriel

L’interrupteur de position à galet Z4VH 336-11Z-M20 est conçu pour la détection de position sur machines, convoyeurs, capots, organes mobiles et systèmes automatisés. Son levier à galet permet une commande mécanique précise lors du passage d’une pièce ou d’un élément en mouvement. Ce modèle à action brusque convient aux applications où une commutation nette est recherchée, avec une intégration adaptée aux fonctions de sécurité machine.

Commande par levier à galet pour un contact franc et répétable

Grâce à son actionneur à levier métallique équipé d’un galet en plastique, ce fin de course accompagne les mouvements linéaires ou les appuis latéraux avec une sollicitation maîtrisée. Le couple d’actionnement minimal de 0,3 Nm facilite le déclenchement, tandis que la vitesse d’actionnement maximale de 2,5 m/s permet son usage sur des mécanismes rapides. Cette configuration est particulièrement adaptée lorsque l’on souhaite limiter les efforts sur l’organe de commande tout en conservant une détection mécanique efficace.

Boîtier normalisé pour un montage simple sur machine

Son boîtier en plastique renforcé de fibres de verre reprend un format normalisé conforme à l’EN 50041, ce qui facilite son implantation sur de nombreux ensembles industriels et remplacements à l’identique. L’entrée de câble M20 x 1,5 permet un raccordement cohérent avec les installations courantes en environnement machine. Ce format est intéressant pour les intégrateurs et services maintenance qui recherchent un interrupteur de position compatible avec des montages standardisés.

Protection IP65 et IP67 pour ateliers et zones exposées

Le Z4VH 336-11Z-M20 bénéficie d’un indice de protection IP65 et IP67, utile dans les environnements soumis aux poussières, projections et nettoyages contraints. Cette protection renforce son intérêt sur machines-outils, lignes de conditionnement, équipements de manutention ou postes industriels où les composants sont exposés aux conditions d’exploitation réelles. Son boîtier compact contribue également à une implantation propre dans des zones techniques parfois encombrées.

Configuration de contacts adaptée aux circuits de commande et de sécurité

Ce modèle dispose d’un contact auxiliaire et d’un contact de sécurité, ce qui permet de gérer à la fois une information de position et une logique de sécurité selon l’architecture de commande retenue. Il s’intègre dans les montages où la détection de fin de course doit être clairement distinguée dans le câblage et l’exploitation des signaux. Cette configuration le rend pertinent pour les portes, protecteurs, dispositifs de surveillance de position et automatismes industriels nécessitant une lecture mécanique fiable du changement d’état.

Endurance mécanique élevée pour cycles d’exploitation intensifs

Avec une durée de vie mécanique annoncée de 30 000 000 manœuvres, cet interrupteur de position est dimensionné pour les installations fortement sollicitées. La tenue des contacts NC avec une valeur B10d de 20 000 000 manœuvres apporte un repère utile dans l’évaluation des fonctions de sécurité et dans la planification de maintenance. Pour les exploitants, cela facilite le choix d’un composant pensé pour les applications répétitives et les cadences soutenues.

Un choix pertinent pour la sécurité machine et les remplacements ciblés

Ce fin de course de sécurité convient aux besoins de maintenance industrielle, de rétrofit et d’équipement de machines neuves lorsque l’on recherche un interrupteur de position à galet avec boîtier standard, entrée M20 et double niveau de protection IP65/IP67. Son poids de 165 g et sa conception orientée intégration en font une solution adaptée aux montages techniques où l’encombrement, la compatibilité mécanique et la clarté de la fonction attendue sont des critères déterminants.
