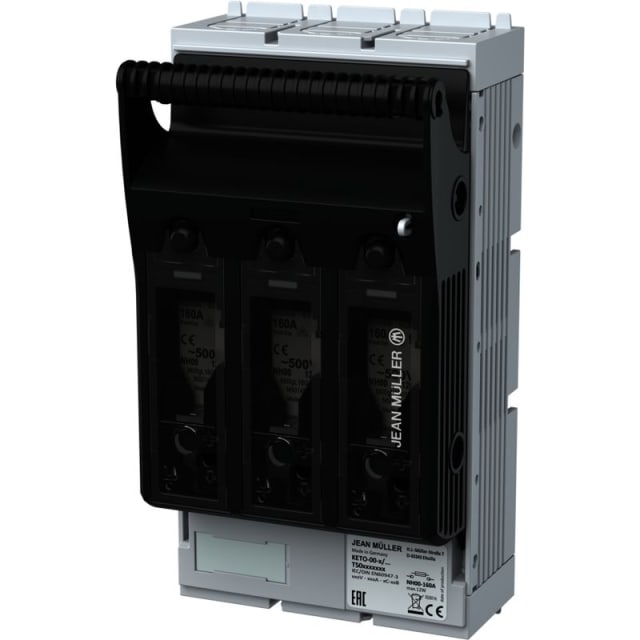

Sectionneur-fusibles NH00 160A 3P borne plate T500113002

Sectionneur-fusibles NH00 160A 3P pour protection et coupure en charge

Ce sectionneur-fusibles NH00 160A 3P est conçu pour assurer à la fois la fonction de sectionnement et l’intégration de cartouches fusibles à couteaux de taille NH00. Adapté aux applications de distribution électrique, il permet une coupure franche sur trois pôles et s’intègre dans les ensembles où la protection par fusibles HPC fait partie de l’architecture du tableau. Son format répond aux besoins des installations nécessitant une solution compacte et lisible pour la protection des départs et des circuits de puissance.

Compatibilité avec fusibles HPC00 et HPC000

Le produit accepte les inserts de fusibles HPC000 et HPC00, ce qui facilite son intégration dans des configurations de protection courantes en environnement tertiaire, industriel ou technique. Cette compatibilité permet de sélectionner la cartouche adaptée au niveau de protection recherché, tout en conservant une base de coupure et de maintien prévue pour ce standard. C’est un point important pour les opérations de remplacement, de maintenance et d’identification rapide du bon appareillage dans un coffret ou une armoire.

Calibre 160 A et tension assignée jusqu’à 690 V AC

Avec un courant permanent de 160 A et une tension maximale assignée de 690 V en courant alternatif, ce sectionneur-fusibles convient aux circuits de distribution et de protection nécessitant une tenue adaptée aux réseaux basse tension de puissance. Son pouvoir de tenue conditionnel au court-circuit atteint 120 kA, avec une capacité de charge de courte durée Icw de 5 kA, ce qui en fait un appareil pertinent pour les ensembles où la coordination avec les fusibles joue un rôle central dans la limitation des contraintes en cas de défaut.

Version 3 pôles à commande frontale par poignée de couvercle

Cette version 3 pôles est équipée d’un élément de commande en façade de type poignée de couvercle. Cette conception favorise une manœuvre directe et une lecture simple de la fonction de coupure depuis l’avant de l’équipement. Le positionnement frontal de l’actionnement est particulièrement adapté aux intégrations dans les tableaux et coffrets où l’accessibilité opérateur doit rester pratique sans multiplier les organes de commande déportés.

Raccordement à vis sur borne plate pour câblage maîtrisé

Le raccordement principal s’effectue par connexion à vis sur borne plate, dans une exécution de type M8x16 selon les informations produit disponibles. Ce choix technique facilite un serrage mécanique robuste et un raccordement net des conducteurs ou jeux de liaisons adaptés à ce type d’appareillage. Pour l’installateur, cela apporte une mise en œuvre cohérente dans les montages de distribution où la tenue de connexion, la clarté du câblage et la continuité de service sont des critères déterminants.

Montage sur platine avec entrée de câble haut et bas

Ce modèle est prévu pour un montage au sol ou sur platine de fixation, et non pour un montage avant ni pour une pose sur barres collectrices en saillie. L’entrée de câble en haut et en bas offre davantage de souplesse lors de la conception du cheminement interne dans l’enveloppe. Cette configuration simplifie l’organisation des arrivées et départs dans le tableau, en particulier lorsque l’espace est contraint ou que le sens de circulation des conducteurs doit être optimisé.

Une solution dédiée aux ensembles de protection et distribution électrique

Ce sectionneur-fusibles trouve naturellement sa place dans les tableaux, coffrets et ensembles de distribution électrique où la coupure sous charge et la protection par fusibles NH sont recherchées dans un format 3P 160 A. Il convient aux applications nécessitant une séparation fonctionnelle claire des circuits, une maintenance facilitée des cartouches et une intégration propre dans des équipements de protection spécifiques. Son exécution sans motorisation, sans connecteurs prééquipés et sans fonction interrupteur principal ou sécurité en fait une solution technique ciblée pour les architectures de distribution pilotées par appareillage dédié.
