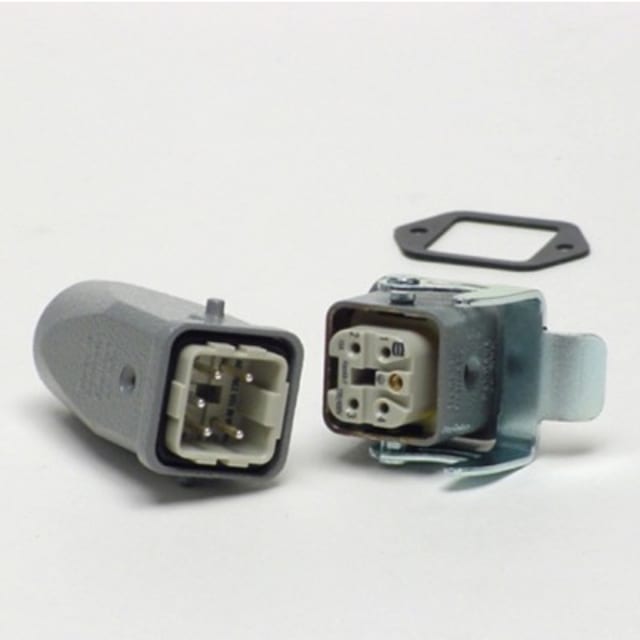

Kit connecteur industriel métal 4A 10200040001

Kit connecteur industriel métal Han 4A pour liaison fil à fil compacte

Ce kit connecteur industriel métal Han 4A est conçu pour les raccordements fil à fil en environnement machine, lorsque l’on recherche un ensemble complet, prêt à assembler et peu encombrant. Son format associe des inserts 4 pôles + PE à un capot droit métal et à un boîtier compatible avec les montages compacts. Il convient aux équipements industriels, sous-ensembles de câblage, liaisons d’alimentation et connexions de terrain nécessitant une interface rectangulaire robuste et facile à intégrer.

Configuration 4 + PE adaptée aux connexions de puissance et de protection

Avec sa configuration 4 + PE, ce kit permet de raccorder quatre conducteurs actifs ainsi qu’un conducteur de protection dédié. Cette architecture est particulièrement adaptée aux liaisons d’alimentation et aux connexions machine où la continuité de terre fait partie intégrante du montage. Le courant nominal de 10 A et la tension nominale jusqu’à 600 V AC en font une solution cohérente pour de nombreux assemblages industriels compacts, tout en conservant une implantation claire côté câblage.

Boîtier métallique IP67 pour environnements exposés

Le boîtier en alliage de zinc moulé sous pression apporte une enveloppe métallique adaptée aux utilisations industrielles. L’indice de protection IP67 permet de sécuriser la connexion contre les poussières et contre les effets d’une immersion temporaire lorsque l’ensemble est correctement monté. Ce niveau de protection est recherché sur les machines, armoires déportées, équipements de process et liaisons exposées aux projections, afin de préserver la continuité de service du raccordement.

Connexion à vis pratique pour l’atelier, la maintenance et le câblage sur site

Les bornes à vis facilitent le raccordement sans outillage spécifique de sertissage. Ce mode de connexion est apprécié pour les opérations de montage, de maintenance et de remplacement sur site, notamment lorsque les faisceaux doivent être préparés rapidement. Le kit accepte des conducteurs de 18 à 14 AWG, soit une plage adaptée aux sections couramment utilisées sur ce type de connectique machine. L’ensemble permet ainsi de réaliser un câblage propre, accessible et facilement contrôlable lors de l’installation.

Capot droit métal avec presse-étoupe M20 pour une sortie de câble maîtrisée

Le capot droit 3A métal et le presse-étoupe M20 métal assurent une sortie de câble cohérente pour les montages linéaires et les faisceaux dirigés dans l’axe du connecteur. Cette configuration simplifie le cheminement du câble dans les espaces techniques restreints et contribue à un maintien correct à l’entrée du connecteur. Pour l’intégrateur ou le câbleur, cela se traduit par une mise en œuvre plus nette et une meilleure maîtrise de l’encombrement autour de la connexion.

Kit complet pour assemblage rapide sans composition séparée

Ce kit réunit les éléments utiles à l’assemblage : capot, boîtier, inserts mâle et femelle, presse-étoupe et vis. Ce format complet évite de composer la connectique pièce par pièce et limite les risques d’erreur lors de la préparation d’une liaison industrielle. Il est particulièrement intéressant pour les ateliers de câblage, la maintenance machine et les projets de rétrofit, où le gain de temps dans la sélection des composants compte autant que la compatibilité d’ensemble.

Un choix pertinent pour la connectique machine et les équipements industriels compacts

Grâce à son format Han 4A, à son montage fil à fil, à sa protection IP67 et à sa connectique à vis, ce kit trouve naturellement sa place dans la connectique machine, les ensembles industriels compacts, les liaisons entre sous-ensembles et les raccordements nécessitant une interface démontable. Son poids de 0,181 kg confirme un ensemble compact et maniable, bien adapté aux montages où l’on souhaite combiner encombrement réduit, protection de la connexion et simplicité de câblage.
