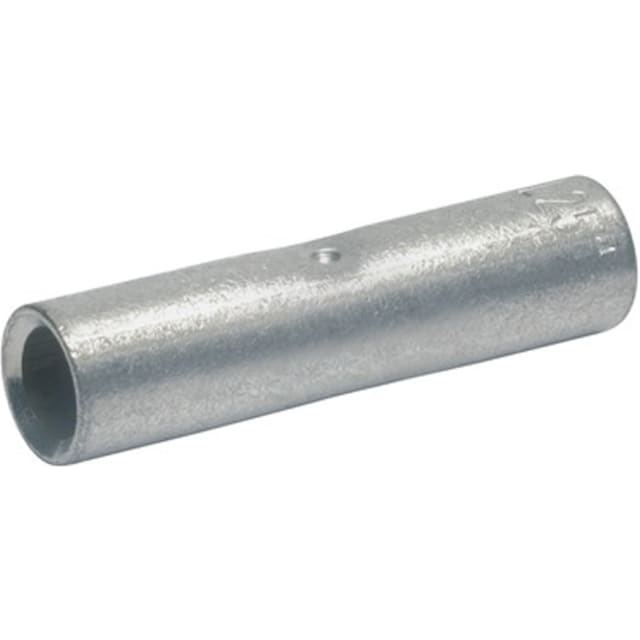

Manchon de raccordement tubulaire cuivre 50 mm² 26R

Manchon de raccordement tubulaire cuivre 50 mm² pour jonction aboutée

Ce manchon de raccordement tubulaire cuivre 50 mm² est conçu pour réaliser une jonction aboutée entre deux conducteurs de même section dans les travaux de câblage et de raccordement. Son format tubulaire long convient aux assemblages linéaires propres et compacts, en particulier lorsque l’on recherche une continuité de connexion adaptée aux installations de puissance et aux liaisons de conducteurs multifilaires.

Conçu pour conducteurs multifilaires en cuivre

Cette exécution est prévue pour le raccordement de conducteurs multifilaires et ne convient pas aux conducteurs massifs ni aux fils fins. Elle répond donc à un usage ciblé sur les câbles cuivre de section nominale 50 mm², dans une logique de raccord abouté simple et direct. Le corps en cuivre favorise une jonction homogène avec les conducteurs de même nature, ce qui facilite l’intégration dans les installations de connexion et de câblage courantes.

Surface étamée pour une mise en œuvre propre

Le manchon bénéficie d’un traitement de surface étamé. Cette finition est particulièrement appréciée dans les environnements où l’on souhaite une pièce de raccordement propre à sertir, adaptée aux usages électriques classiques sur câble cuivre. L’absence d’isolation intégrée laisse le choix de la méthode de protection finale selon le chantier, le mode de pose et les accessoires de finition retenus.

Format long avec repérage central pour un emmanchement équilibré

Sa forme de gaine longue apporte une bonne surface de sertissage et un guidage adapté lors de l’introduction des conducteurs. Le repérage central visible sur ce type de manchon aide à positionner les deux extrémités de câble de manière équilibrée avant l’opération de sertissage. Ce point est utile pour obtenir une jonction régulière sur toute la longueur prévue du raccord.

Dimensions adaptées à la section 50 mm²

Pour cette section nominale 50 mm², le manchon présente un diamètre intérieur d’environ 10 mm, un diamètre extérieur d’environ 14 mm et une longueur totale d’environ 50 mm. Ces proportions en font une solution cohérente pour les assemblages sur câble cuivre de section importante, avec un encombrement maîtrisé dans les coffrets, chemins de câbles ou liaisons à reprendre.

Utilisation sur réseaux jusqu’à 10 kV

Ce modèle appartient à une série de tension annoncée jusqu’à 10 kV. Il s’adresse ainsi aux applications nécessitant un manchon tubulaire cuivre 50 mm² compatible avec des exigences d’installation élevées, sous réserve de respecter les règles de pose, la méthode de sertissage et l’ensemble des éléments d’isolation ou de protection complémentaires exigés par l’ouvrage.

Un manchon sans isolation à intégrer dans une finition complète

Livré sans isolation, ce manchon de raccordement laisse à l’installateur la maîtrise de la finition après sertissage. Il peut ainsi être intégré dans une chaîne de raccordement complète avec les protections et habillages adaptés au niveau d’isolement recherché. Ce choix est particulièrement pertinent lorsque l’on doit composer une jonction sur mesure selon la configuration réelle du chantier et le type de câble employé.
