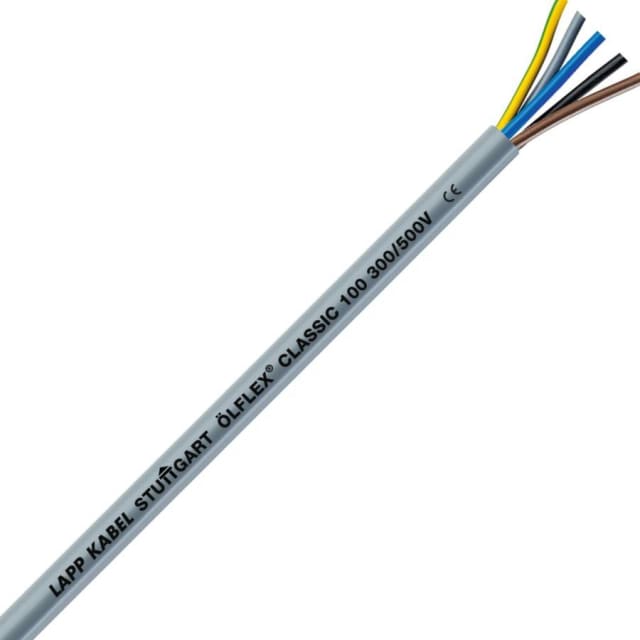

Câble électrique Ölflex Classic 100 5G2,5 1120803/1

Câble de commande souple 5 conducteurs pour câblage industriel courant

Le câble électrique Ölflex Classic 100 5G2,5 est conçu pour le câblage d’alimentation et de commande en environnement technique, avec 5 conducteurs souples de 2,5 mm² et conducteur de protection inclus. Cette configuration le rend particulièrement adapté aux circuits de commande machine, aux liaisons d’équipements, aux armoires et aux installations fixes demandant une certaine souplesse de mise en œuvre. Sa construction ronde et sa gaine grise facilitent une intégration propre dans les cheminements courants.

Structure PVC souple pensée pour les installations fixes et les flexions occasionnelles

Ce câble de la série ÖLFLEX CLASSIC 100 associe une âme cuivre souple de classe 5 à une isolation PVC et une gaine extérieure PVC. Cette conception permet une pose confortable dans les équipements, tout en convenant à une utilisation stationnaire et aux flexions occasionnelles sans effort de traction. Son diamètre extérieur d’environ 10 mm offre un bon compromis entre tenue mécanique, encombrement et facilité de passage dans les coffrets, goulottes ou passages de câbles.

Section 2,5 mm² et repérage couleur pour un raccordement clair

Avec une section nominale de 2,5 mm² par conducteur, ce câble répond aux besoins de nombreux raccordements de commande et d’alimentation de puissance modérée. L’identification des conducteurs par couleur simplifie le repérage au moment du câblage, limite les risques d’erreur au raccordement et accélère les interventions en atelier comme en maintenance. Le format 5G2,5 convient lorsque plusieurs conducteurs actifs doivent être regroupés avec un conducteur de protection dans un seul câble.

Utilisation en circuits de commande 300/500 V

Le Ölflex Classic 100 5G2,5 est prévu pour une tension nominale Uo/U de 300/500 V. Il convient ainsi aux circuits de commande internes aux machines, aux liaisons entre organes et aux applications standards où l’on recherche un câble de commande souple en PVC. Son niveau de tension et sa construction en font une solution pertinente pour les installations techniques demandant un câble polyvalent, lisible au câblage et simple à intégrer dans les ensembles électriques.

Pose facilitée grâce à un bon comportement au cintrage

Pour l’installation, ce câble accepte une température de pose de -5 à +70 °C. En usage fixe, le rayon de courbure minimal admissible est de 40 mm, tandis qu’en utilisation flexible ou en mouvement libre il est de 150 mm. Ces valeurs aident à préparer des cheminements plus propres, à éviter les contraintes excessives sur les conducteurs et à préserver la régularité des raccordements dans les espaces techniques compacts.

Comportement adapté aux ambiances techniques intérieures

Ce modèle fonctionne en service statique de -40 à +80 °C, ce qui permet son emploi dans une large plage de conditions d’exploitation. La gaine PVC grise s’intègre facilement dans les armoires, machines et ensembles de commande. Le câble n’est pas sans halogène, ce qui oriente naturellement son choix vers les applications où une gaine PVC standard est recherchée pour ses usages classiques de câblage industriel et technique.

Protection incendie standard pour les applications usuelles

Le câble est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6. Il répond ainsi aux attentes des applications standards nécessitant un câble de commande avec comportement au feu déclaré dans la gamme PVC classique. Pour l’installateur comme pour l’acheteur, cela permet de sélectionner un câble souple de commande cohérent avec les besoins courants en câblage d’équipements, sans surdimensionner la solution.
