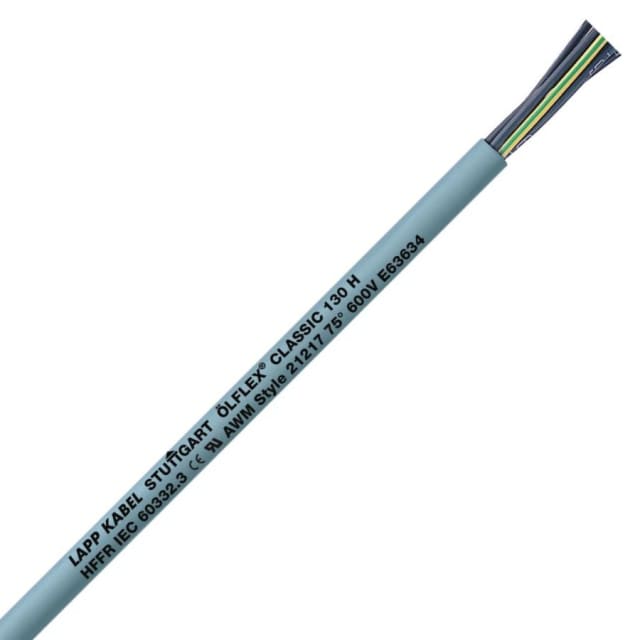

Câble de commande Ölflex Classic 130 H 18G1 1123084/1

Câble de commande halogène-free conçu pour les circuits de pilotage multiconducteurs

Le câble de commande Ölflex Classic 130 H 18G1 est adapté aux applications de commande, de signalisation et d’alimentation de circuits auxiliaires nécessitant un nombre important de conducteurs dans une gaine compacte. Sa configuration 18 conducteurs de 1 mm² permet de raccorder plusieurs fonctions dans un seul câble, ce qui simplifie le cheminement en armoire, sur machine ou dans les ensembles techniques où la lisibilité du câblage reste essentielle.

Souplesse de pose et maniabilité pour l’intégration en équipement

Grâce à ses âmes en cuivre souple de classe 5, ce câble facilite le passage dans les chemins de câbles, goulottes et coffrets lorsque l’installation demande de la flexibilité au montage. Son diamètre extérieur d’environ 12,9 mm aide à conserver un encombrement mesuré au regard du nombre de conducteurs embarqués. En pose fixe, le rayon de courbure minimal admissible de 51,6 mm favorise une intégration propre, tandis qu’en utilisation flexible il convient de respecter un rayon minimal de 193,5 mm pour préserver le câble lors des mouvements.

Repérage clair des conducteurs pour un câblage plus rapide

L’identification des conducteurs par numéros apporte un vrai confort au moment du raccordement, des contrôles et des interventions de maintenance. Sur un câble 18 conducteurs, ce repérage évite les confusions et accélère le travail de câblage, notamment dans les automatismes, les installations de commande ou les équipements techniques où plusieurs ordres et retours d’information cohabitent dans la même liaison.

Gaine sans halogène et faible émission de fumée pour les environnements techniques intérieurs

La série Ölflex Classic 130 H est appréciée lorsque l’on recherche un câble sans halogène avec faible dégagement de fumée. La gaine extérieure grise s’intègre facilement dans les installations électriques industrielles et tertiaires, tout en offrant une présentation sobre et facilement identifiable. Ce profil convient particulièrement aux applications intérieures où l’on souhaite limiter les émissions de fumée et choisir un câble de commande pensé pour des environnements techniques exigeant une solution propre et polyvalente.

Comportement au feu adapté aux installations de commande

Ce modèle dispose d’un comportement retardateur de flamme selon IEC 60332-1-2 et répond également à des exigences complémentaires de propagation selon IEC 60332-3-22 et IEC 60332-3-24. Sa classification CPR indiquée en Dca s1b d1 a1 ainsi que sa faible émission de fumée selon IEC 61034-2 en font une solution cohérente pour les installations où le choix du câble participe à une meilleure maîtrise des contraintes en cas d’échauffement ou de départ de feu.

Caractéristiques électriques et thermiques pour la commande et les auxiliaires

Avec une tension nominale U de 500 V, ce câble répond aux besoins courants des circuits de commande et de liaison auxiliaire. Il peut être posé entre -25 et 70 °C et utilisé en service statique entre -40 et 75 °C, ce qui lui permet de couvrir un large éventail de conditions d’installation en bâtiment technique, en armoire électrique ou sur équipement. Sa composition sans blindage global ni blindage par paire convient aux usages de commande standard lorsque l’application ne demande pas de protection CEM spécifique.

Un format 18G1 pertinent pour les machines, armoires et ensembles automatisés

Le format 18G1 associe capacité de raccordement, souplesse de mise en œuvre et bonne densité de conducteurs dans une seule liaison. Il convient particulièrement aux armoires de commande, machines, systèmes de pilotage, lignes techniques et ensembles automatisés nécessitant plusieurs conducteurs de section 1 mm². Pour l’installateur comme pour le mainteneur, ce câble de commande Ölflex Classic 130 H permet de regrouper les circuits utilement, de rationaliser le câblage et de conserver une lecture claire de l’installation.
