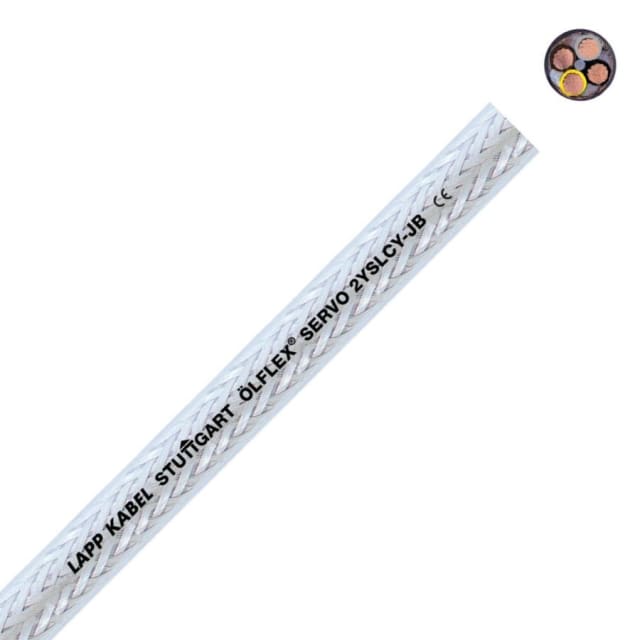

Câble servo blindé 2YSLCY-JB 4G1,5 0036425/1

Câble servo blindé conçu pour la liaison variateur moteur

Ce câble servo blindé 2YSLCY-JB 4G1,5 est destiné au raccordement entre variateur de fréquence et moteur. Sa conception spécifique pour entraînements électriques permet d’alimenter efficacement les moteurs triphasés tout en répondant aux contraintes de câblage des installations industrielles. La section 4G1,5 convient aux applications où l’on recherche un câble de commande moteur souple, blindé et adapté aux longueurs de liaison exigeantes.

Double blindage pour une meilleure maîtrise des perturbations électromagnétiques

Sa construction intègre un double écran associant un film plastique aluminisé et une tresse de cuivre étamé à fort taux de couverture. Ce blindage renforce la protection contre les interférences électromagnétiques générées par les variateurs et contribue à limiter les perturbations sur l’ensemble du système d’entraînement. C’est un point particulièrement important dans les environnements techniques où la stabilité des signaux et la réduction des émissions parasites comptent dans le bon fonctionnement des équipements.

Isolation faible capacité favorable aux liaisons servo

Le câble utilise des conducteurs en cuivre souple classe 5 avec isolation PE et gaine extérieure PVC transparente. Cette conception à faible capacité est adaptée aux transmissions entre variateur et moteur, notamment lorsque la longueur de câble augmente. Elle aide à réduire les effets capacitif indésirables sur l’installation et participe à une alimentation plus adaptée aux applications servo et aux entraînements pilotés.

Souplesse de pose et usage en installation fixe ou flexion occasionnelle

Grâce à son âme souple, ce câble de commande blindé se prête à une pose plus confortable dans les armoires, chemins de câbles et liaisons machine. Il est prévu pour une installation fixe ainsi que pour des mouvements occasionnels non automatisés. Son diamètre extérieur d’environ 11,4 mm facilite son intégration dans des passages techniques maîtrisés, tandis que son rayon de courbure minimal admissible en pose fixe de 45,6 mm aide à préparer un cheminement propre et conforme aux contraintes mécaniques du montage.

Compatible avec des environnements industriels courants

Ce câble servo peut être utilisé en locaux secs, humides ou mouillés. Sa gaine PVC convient aux ambiances industrielles courantes et présente une tenue face aux acides, aux alcalis et à certaines huiles dans des conditions usuelles d’utilisation. Il répond ainsi aux besoins des machines, ensembles motorisés et installations de production où un câble blindé moteur doit rester polyvalent sans recourir à une solution surdimensionnée.

Plage thermique claire pour la pose et le service

La température de pose est donnée de -5 à 70 °C, ce qui permet une mise en œuvre dans des conditions d’atelier ou de chantier industriel maîtrisées. En service statique, la plage de fonctionnement s’étend de -40 à 70 °C. Ces valeurs apportent un cadre précis pour sélectionner le câble en fonction de l’environnement thermique réel de l’installation, aussi bien pour une armoire de puissance que pour une liaison moteur en zone technique.

Comportement au feu adapté aux exigences de base

Le câble est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6. Il ne s’agit pas d’une version sans halogène ni d’un câble à faible dégagement de fumée, ce qui oriente son choix vers les installations où ces critères ne sont pas prioritaires. Cette lecture claire des performances permet à l’acheteur de sélectionner la bonne référence selon le niveau d’exigence du projet, sans confusion avec d’autres familles de câbles servo.

Un format 4G1,5 pratique pour les intégrations machine

Avec sa configuration 4G1,5, ce câble blindé répond aux besoins de nombreuses liaisons moteur compactes. Sa gaine extérieure incolore facilite l’identification visuelle du produit dans certaines intégrations techniques et sa masse linéique d’environ 184 kg/km donne un repère utile pour l’approvisionnement, la manutention et la préparation des coupes. Pour un besoin de câble servo blindé souple, destiné à une liaison variateur-moteur en environnement industriel, ce modèle constitue un choix précis et cohérent.
