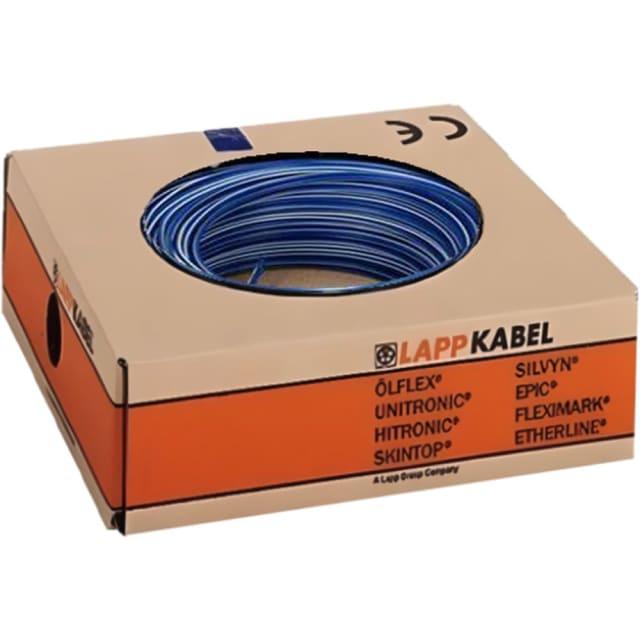

Fil souple H05V-K 0,5 mm² bleu foncé et blanc
Le fil H05V-K de 0,5 mm² bleu foncé et blanc apporte un repérage bicolore aux câblages internes. Son âme cuivre souple de classe 5 et son isolation PVC répondent à une tension nominale de 300/500 V. Avec un diamètre extérieur annoncé de 2,5 mm et un classement Eca, cette référence se destine au câblage protégé d’appareils ou d’armoires, selon les conditions de pose prévues.
26.33€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
Un repérage bicolore dans le câblage interne
La référence 4510921/100 présente une isolation bleu foncé et blanc. Ce repérage permet de distinguer le conducteur dans un équipement où plusieurs couleurs sont utilisées. La fonction électrique attribuée au fil doit rester cohérente avec les règles du projet, sans déduire un usage universel de la couleur seule.
Une âme cuivre souple de 0,5 mm²
Le conducteur utilise une âme cuivre de classe 5, adaptée aux opérations de câblage nécessitant de la souplesse. La section nominale est de 0,5 mm². La terminaison doit correspondre aux conducteurs souples et à la borne utilisée, afin de préparer une connexion compatible sans confondre section nominale et diamètre extérieur.
Le format H05V-K pour 300/500 V
La désignation H05V-K correspond ici à un conducteur isolé en PVC, donné pour une tension nominale de 300/500 V. Ce fil constitue une seule voie de câblage ; il ne remplace pas un câble réunissant plusieurs conducteurs sous gaine. Son utilisation doit rester dans les implantations protégées prévues pour ce type.
Prévoir la place dans les cheminements
Le diamètre extérieur approximatif est de 2,5 mm pour cette section. Le rayon de courbure minimal annoncé correspond à quatre fois ce diamètre. Ces dimensions permettent d’organiser le passage du fil dans une goulotte ou un équipement, en conservant l’espace nécessaire au raccordement et au cheminement des autres conducteurs.
Une référence Eca pour une installation définie
La réaction au feu annoncée est Eca, avec une propriété retardatrice de flamme selon IEC 60332-1-2. Ces données qualifient le comportement déclaré du conducteur. Elles ne doivent pas être transformées en résistance au feu ni en maintien de service ; le choix du fil dépend des exigences de l’installation concernée.
Documentation PDF
Caractéristiques techniques
| Matériau de l'âme | cuivre |
|---|---|
| Matériau de recouvrement du conducteur | nu |
| Classe de construction de l'âme | Classe 5 = souple |
| Section nominale du conducteur | 0.5 mm² |
| Diamètre de l'âme | 0.8 mm |
| Taille AWG | 22 |
| Isolation du conducteur | Polyvinylchloride (PVC) |
| Identification du conducteur | couleur |
| Couleur du conducteur | autre |
| classe de réaction au feu selon EN 13501-6 | Eca |
| classe de production de fumée selon EN 13501-6 | sans |
| classe de gouttelettes/particules enflammées selon EN 13501-6 | sans |
| classe de production d'acide selon EN 13501-7 | sans |
| Tension nominale U | 500 V |
| Tension nominale Uo | 300 V |
| Poids | 9 kg/km |
| Diamètre extérieur approx. | 2.5 mm |
| Rayon de courbure min. (x * diamètre) | 4 |
| Longueur rouleau/bobine | 100 m |
| sans halogène selon IEC 60754-1 | non |
| Sans halogène selon IEC 60754-2 | non |
| sans halogène selon IEC 60754-3 | non |
| Résistant à l'huile selon EN 60811-404 | non |
| Résistant au froid selon EN 60811-504+505+506 | non |
| Température max. admissible du conducteur | 60 °C |
| retardateur de flamme selon IEC 60332-1-2 | oui |
| retardateur de flamme selon IEC 60332-3-21 (Cat A F/R) | non |
| retardateur de flamme selon IEC 60332-3-22 (Cat A) | non |
| retardateur de flamme selon IEC 60332-3-23 (Cat B) | non |
| retardateur de flamme selon IEC 60332-3-24 (Cat C) | non |
| retardateur de flamme selon IEC 60332-3-25 (Cat D) | non |
| Faible dégagement de fumée selon IEC 61034-2 | non |
Produits de la même série que le produit consulté
S’agit-il d’un câble multiconducteur ?
Non, c’est un conducteur isolé souple de 0,5 mm².
Quelle tension désigne H05V-K ?
La référence est prévue pour une tension nominale de 300/500 V.
