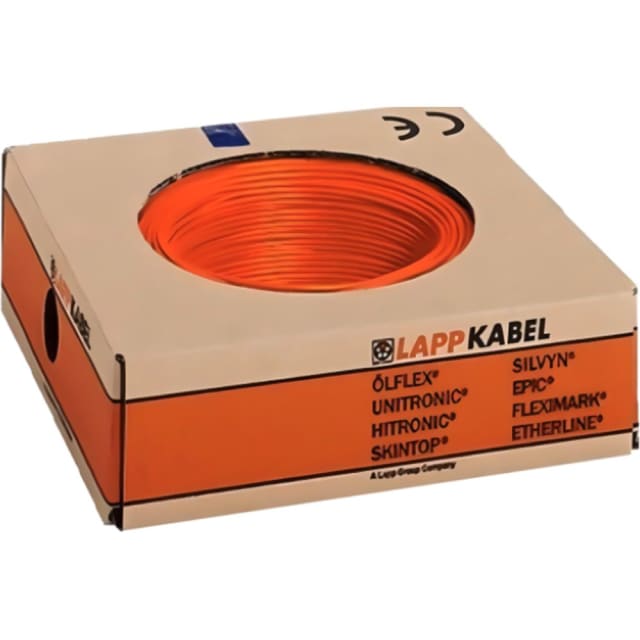

Fil de câblage souple orange H05V-K 0,5 mm²

Identifier un conducteur par sa couleur orange

La couleur orange distingue cette référence des autres versions de la gamme H05V-K. Elle facilite l’identification lors du câblage et du suivi d’un schéma d’équipement. L’usage attribué au conducteur reste défini par le projet électrique et son repérage, plutôt que par une affectation supposée commune à tous les fils orange.

Une construction souple pour les raccordements d’appareils

L’âme cuivre de classe 5 accompagne les changements de direction dans les équipements et les armoires. La section de 0,5 mm² correspond au conducteur nu, tandis que l’isolation PVC complète son enveloppe. Des embouts et bornes adaptés aux fils souples permettent de réaliser les terminaisons prévues par le système de raccordement.

Un fil isolé pour une tension de 300/500 V

La référence 4510091/100 est donnée pour 300/500 V. Elle constitue un conducteur isolé unique, destiné à un câblage protégé compatible. Les autres conducteurs du circuit et la protection mécanique doivent être prévus séparément ; cette construction ne correspond pas à un câble d’alimentation multiconducteur muni d’une gaine extérieure commune.

Une faible emprise dans le cheminement protégé

Le diamètre extérieur approximatif de 2,5 mm aide à organiser les passages de câblage. Le rayon de courbure minimal correspond à quatre fois ce diamètre selon les données de cette référence. La disposition des conducteurs doit préserver l’espace des connexions et permettre leur repérage dans l’équipement une fois le câblage réalisé.

Des caractéristiques de feu à garder dans leur portée

Le classement Eca et le caractère retardateur de flamme selon IEC 60332-1-2 sont annoncés pour ce fil. Ils décrivent son comportement dans les essais concernés. L’isolation PVC ne doit pas être présentée comme sans halogène, et les exigences de réaction au feu du projet restent déterminantes pour le choix final.
