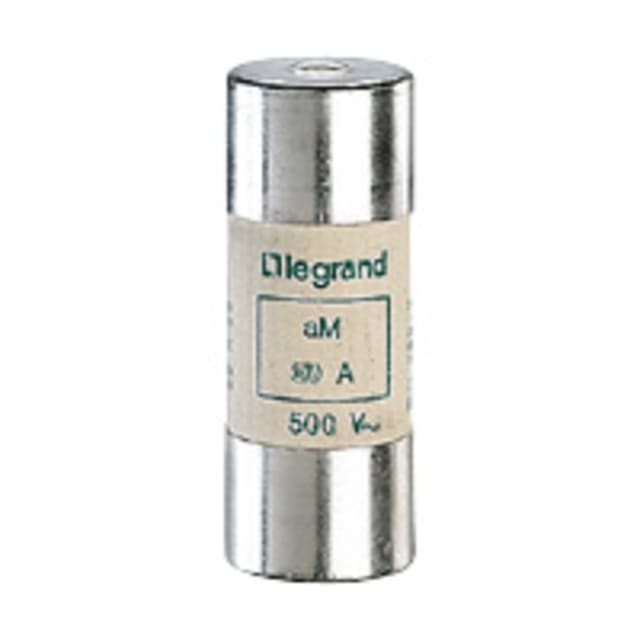

Cartouche cylindrique aM 22×58 63A HPC 500V 015063

Cartouche cylindrique aM 22×58 63 A pour protection de circuits moteur

Cette cartouche cylindrique aM 22×58 de calibre 63 A est conçue pour la protection des circuits nécessitant une forte tenue aux courants de défaut, notamment en association avec des équipements de commande et de sectionnement moteur. Son format 22×58 mm permet une intégration simple dans les porte-fusibles compatibles, tandis que sa catégorie de service aM convient à la protection partielle des circuits de commutation et des départs moteurs.

Format 22×58 mm adapté aux porte-fusibles industriels correspondants

Son encombrement cylindrique 22×58 mm répond aux usages courants en protection industrielle et tertiaire. Ce format facilite le remplacement à l’identique dans un tableau électrique, un coffret de distribution ou un ensemble de protection dédié. Pour l’installateur comme pour le mainteneur, le bon dimensionnement mécanique limite les erreurs de sélection et accélère les opérations de maintenance.

Calibre 63 A et tension 500 V pour les applications de puissance

Avec un courant nominal de 63 A et une tension assignée de 500 V, cette cartouche est destinée aux circuits de puissance demandant une protection adaptée à des régimes de fonctionnement exigeants. Elle convient aux installations en courant alternatif et courant continu selon les données techniques disponibles, ce qui permet de répondre à différents schémas d’intégration dans les équipements électriques.

Type aM retardé pour supporter les appels de courant au démarrage

La technologie aM avec comportement retardé est particulièrement indiquée lorsque le circuit protégé subit des pointes de courant temporaires, comme au démarrage d’un moteur. Ce type de fusible évite les coupures intempestives liées aux appels de courant brefs tout en assurant une protection efficace contre les courts-circuits. Il s’emploie généralement en complément d’une protection thermique adaptée lorsque l’application l’exige.

HPC haut pouvoir de coupure pour une protection contre les forts défauts

Cette cartouche cylindrique bénéficie d’un haut pouvoir de coupure, annoncé à 100 kA. Ce niveau de coupure permet de répondre aux installations où le courant de défaut présumé peut être élevé. En pratique, cela en fait une solution adaptée aux tableaux et ensembles de distribution où la capacité à interrompre un court-circuit important constitue un critère de choix déterminant.

Exécution sans percuteur pour les montages prévus sans indicateur mécanique

Cette version est réalisée sans percuteur. Elle s’adresse donc aux montages ne nécessitant pas d’action mécanique associée au déclenchement du fusible. Ce point est important pour sélectionner la bonne cartouche selon le porte-fusible ou l’appareillage en place, et éviter toute confusion avec des variantes visuellement proches mais prévues avec voyant ou percuteur.

Corps en céramique et caractéristiques utiles à l’exploitation

Réalisée sous forme de fusible en céramique, cette cartouche est prévue pour une fréquence de service de dimensionnement de 42 à 62 Hz. Sa perte de puissance en courant assigné est de 6,3 W, donnée utile pour l’évaluation de l’échauffement dans les enveloppes et coffrets. Ces caractéristiques aident à choisir un composant cohérent avec les contraintes d’exploitation, de compacité et d’environnement du tableau.
