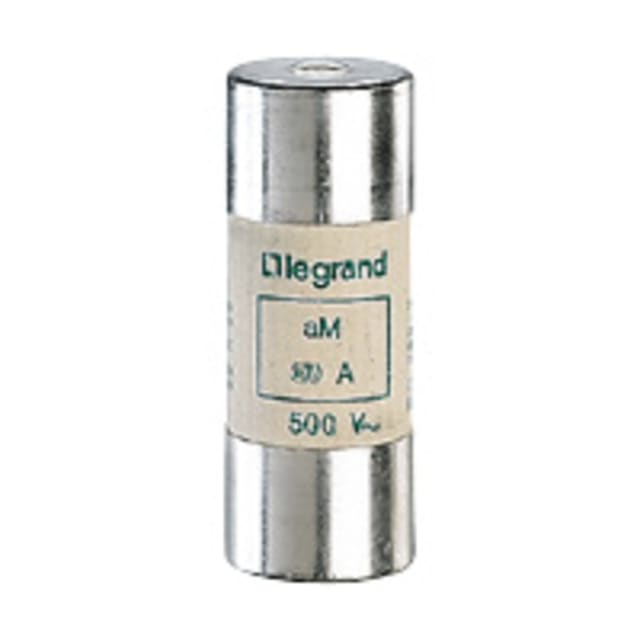

Fusible cylindrique aM 22×58 80A 500V sans percuteur 015080

Fusible cylindrique aM 22×58 80A 500V pour protection de circuits moteurs

Ce fusible cylindrique aM 22×58 de calibre 80 A est conçu pour la protection des circuits de puissance, en particulier dans les applications moteurs et les ensembles de commutation. Son format industriel 22 x 58 mm permet une intégration adaptée dans les porte-fusibles compatibles, tandis que sa tension assignée de 500 V répond aux besoins des installations de distribution et de commande nécessitant une protection dédiée sur circuits AC ou DC.

Catégorie aM : une protection partielle adaptée aux appels de courant

La catégorie de service aM correspond à une protection partielle des appareils de commutation, couramment utilisée en amont des circuits moteurs. Ce type de cartouche est prévu pour supporter les courants d’appel au démarrage sans déclenchement intempestif, grâce à son comportement temporisé. Il convient donc lorsque l’objectif est de protéger efficacement contre les courts-circuits tout en laissant passer les pointes de courant caractéristiques de certaines charges électromécaniques.

Format céramique 22×58 mm sans percuteur pour montage conforme à l’appareillage prévu

Réalisé en céramique, ce fusible bénéficie d’une exécution adaptée aux usages industriels et tertiaires en protection cylindrique HPC. Son encombrement 22 x 58 mm doit être retenu avec précision pour assurer la compatibilité avec le support existant. Cette version est sans percuteur, ce qui la destine aux configurations ne nécessitant pas de signalisation mécanique intégrée ni de déclenchement auxiliaire associé au fusible.

Haut pouvoir de coupure 100 kA pour défauts de forte intensité

Cette cartouche cylindrique dispose d’un haut pouvoir de coupure de 100 kA. Ce niveau est particulièrement recherché dans les tableaux et équipements où le courant de défaut présumé peut être élevé. Il permet d’envisager son emploi dans des ensembles électriques où la capacité d’interruption doit rester cohérente avec les contraintes de protection des départs de puissance et des circuits techniques.

Calibre 80 A et tension 500 V pour circuits de distribution et de commande

Avec un courant nominal de 80 A, ce fusible répond aux besoins des lignes nécessitant une protection calibrée pour intensités soutenues. Sa tension assignée de 500 V et son aptitude AC/DC élargissent les possibilités d’usage sur des équipements de commande, de distribution ou d’alimentation spécifiques. La fréquence de service de 42 à 62 Hz confirme son adaptation aux environnements électriques standards sur réseaux de puissance.

Comportement temporisé et dissipation maîtrisée en service

Sa courbe retardée de type T participe à la tenue aux surintensités brèves, utile dans les applications soumises à des pointes transitoires. La perte de puissance de 7,4 W à courant assigné est une donnée importante pour l’intégration en coffret ou tableau, car elle aide à apprécier l’échauffement lié à l’exploitation du fusible et à anticiper correctement les conditions de montage dans les enveloppes électriques.

Un choix pertinent pour maintenance, remplacement et préparation de tableau

Pour une opération de maintenance ou pour l’équipement d’un tableau neuf, cette cartouche cylindrique aM 22×58 80A 500V permet de remplacer un modèle strictement équivalent en conservant les critères essentiels : format, calibre, catégorie de service, exécution sans percuteur et haut pouvoir de coupure. C’est un point clé pour éviter les erreurs de sélection entre versions proches, notamment entre fusibles aM et gG ou entre variantes avec et sans indicateur mécanique.
