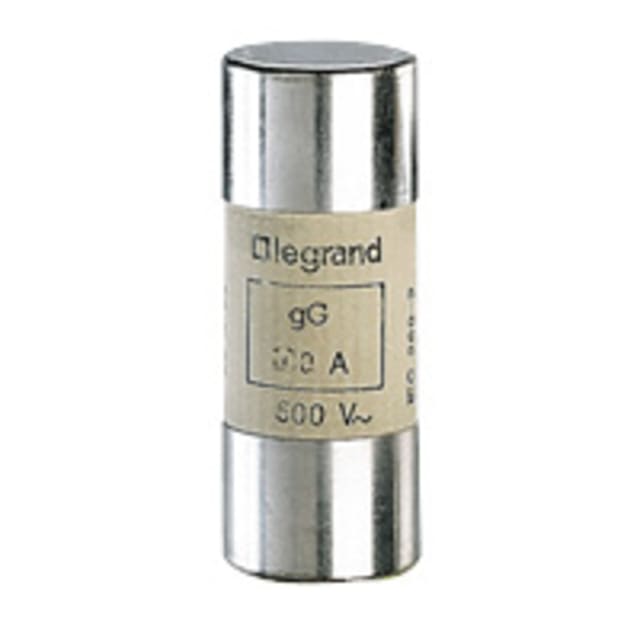

Cartouche fusible cylindrique gG 22×58 80A 500V 015380

Protection générale gG pour circuits basse tension en format 22×58

Cette cartouche fusible cylindrique gG 22×58 de 80 A est conçue pour la protection générale des circuits électriques contre les surcharges et les courts-circuits. Son format 22 x 58 mm permet une intégration simple dans les porte-fusibles compatibles de tableaux électriques et d’ensembles de distribution. La catégorie gG convient à une protection sur toute la plage, notamment pour les câbles, les conducteurs et certains usages de protection générale en environnement tertiaire ou industriel.

Calibre 80 A et tension 500 V pour applications de distribution

Avec un courant nominal de 80 A et une tension assignée de 500 V, cette cartouche répond aux besoins des installations nécessitant une protection calibrée pour des départs ou lignes de puissance. Son type de tension AC/DC élargit les possibilités d’emploi dans les circuits où la compatibilité avec différents régimes électriques est recherchée. Elle s’intègre dans une logique de protection sélective lorsque le dimensionnement du circuit et du support est correctement défini.

Haut pouvoir de coupure pour la maîtrise des défauts importants

Ce modèle HPC, à haut pouvoir de coupure, est prévu pour interrompre des courants de défaut élevés, avec un pouvoir de coupure de 100 kA. Cet atout est particulièrement utile dans les tableaux et coffrets où le niveau de court-circuit présumé impose un appareil de protection capable de sectionner rapidement et proprement le défaut. Pour l’installateur, cela permet de viser une protection adaptée aux réseaux exigeants tout en conservant le format cylindrique standard 22×58.

Corps céramique et exécution sans percuteur

Cette cartouche est réalisée en céramique, un choix courant pour les fusibles industriels nécessitant une bonne tenue thermique dans un encombrement compact. L’exécution sans percuteur convient aux montages où aucun déclenchement mécanique auxiliaire n’est requis. Ce point est important lors du remplacement d’une cartouche existante : il faut conserver la bonne configuration afin d’assurer la compatibilité avec le porte-fusible et le mode d’exploitation du circuit.

Usage pertinent pour protection des câbles, réseaux et départs moteurs

La catégorie de service gG est indiquée pour la protection des câbles, des réseaux et de certains départs moteurs selon l’architecture de l’installation. Elle apporte une réponse polyvalente pour les applications de protection générale, en particulier lorsque l’objectif est de couvrir à la fois la surcharge et le court-circuit avec une seule cartouche. Pour une maintenance efficace, ce type de fusible est apprécié dans les tableaux de distribution où la lisibilité du calibre et du format facilite le remplacement à l’identique.

Comportement électrique maîtrisé en service

La fréquence de service de dimensionnement de 42 à 62 Hz confirme l’adéquation du produit aux réseaux usuels. La perte de puissance en courant assigné de 7,4 W est une donnée utile pour l’intégration en coffret, notamment lorsque plusieurs protections sont regroupées dans un volume réduit. Elle aide à anticiper l’échauffement global de l’appareillage et à raisonner correctement la ventilation, le voisinage des modules et le choix du support.

Une cartouche Lexic adaptée aux besoins de remplacement et de maintenance

Cette cartouche fusible cylindrique Lexic 22×58 80 A constitue un choix pertinent pour le remplacement d’un fusible de même format, même catégorie gG, même tension assignée et même pouvoir de coupure. Dans une boutique de matériel électrique, c’est un produit recherché pour la maintenance de tableaux, la remise en conformité des protections et la continuité de service sur des installations équipées en porte-fusibles cylindriques. Pour éviter toute erreur, il convient de vérifier le format 22×58, le calibre 80 A, la tension 500 V et l’exécution sans percuteur avant installation.
