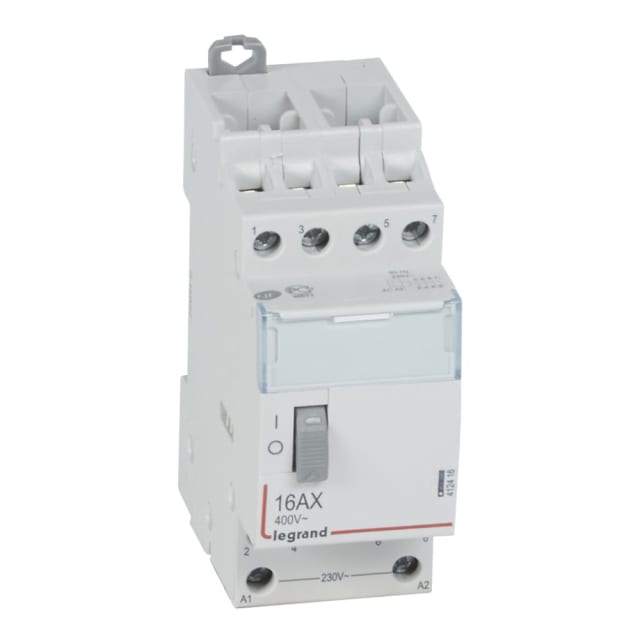

Télérupteur tétrapolaire 16A 230V 4 NO 2 modules 412416

Télérupteur tétrapolaire 16A 230V pour commande d’éclairage depuis plusieurs points

Ce télérupteur tétrapolaire 16A 230V de la gamme CX³ est conçu pour piloter un circuit depuis plusieurs boutons-poussoirs, tout en conservant une implantation modulaire claire dans le tableau électrique. Sa configuration 4 contacts à fermeture convient aux installations nécessitant la commutation simultanée de plusieurs conducteurs, avec un fonctionnement mécanique à commande centrale particulièrement adapté aux usages de distribution et de commande d’éclairage.

Configuration 4 NO pour la commutation simultanée de quatre circuits

Avec ses 4 contacts normalement ouverts, ce modèle permet d’actionner quatre voies à la fois au changement d’état. Cette architecture tétrapolaire est intéressante lorsque l’installation impose une coupure coordonnée sur plusieurs conducteurs. Le courant de coupure assigné de 16 A permet son intégration dans de nombreux schémas de commande, en particulier sur des circuits d’éclairage ou des usages similaires demandant une commande impulsionnelle stable et lisible.

Bobine de commande 230V AC et alimentation jusqu’à 400V AC

Le télérupteur fonctionne avec une tension de commande 230V AC en 50/60 Hz, ce qui facilite son association avec des boutons-poussoirs dans les configurations courantes de commande modulaire. Sa tension d’alimentation peut aller de 0 à 400V AC, ce qui apporte de la souplesse dans les montages où la tension du circuit commandé diffère de celle de la bobine. Cette séparation entre circuit de commande et circuit de puissance aide à concevoir un tableau plus cohérent et plus simple à exploiter.

Format modulaire compact pour montage sur barre DIN

Prévu pour un montage sur barre DIN, ce télérupteur s’intègre facilement dans un tableau de répartition. Son encombrement de 2 modules simplifie l’organisation des rangées, tout en laissant de la place pour les autres appareillages modulaires de commande et de protection. Sa profondeur totale de 44 mm favorise une implantation propre dans les coffrets et tableaux où l’espace doit être optimisé sans compromettre l’accessibilité au câblage.

Commande manuelle en façade pour essais et exploitation

La présence d’une commande manuelle en façade est un véritable atout au moment de la mise en service, des essais ou des interventions de contrôle. Elle permet d’actionner localement le télérupteur directement sur l’appareil, sans dépendre uniquement des organes de commande déportés. C’est une fonction appréciable pour vérifier rapidement le comportement du circuit commandé, notamment lors du câblage ou d’une opération de maintenance.

Bornes à vis et intégration dans l’environnement modulaire CX³

Ce modèle à bornes à vis répond aux attentes des installations recherchant un raccordement net et direct dans le tableau. Son intégration dans la série CX³ facilite l’harmonisation avec les autres équipements modulaires de la même famille. Le produit peut également être complété par des auxiliaires dédiés aux télérupteurs selon les besoins de signalisation ou de commande, ce qui permet d’adapter plus finement la fonction au contexte d’installation.

Charges d’éclairage compatibles et usages techniques

Ce télérupteur accepte jusqu’à 1800 W en lampe à incandescence, 700 VA en lampe fluorescente et jusqu’à 1700 VA en fluorescent avec compensation en parallèle. Il constitue ainsi une solution pertinente pour la commande centralisée ou multipoints de circuits d’éclairage, lorsque l’on recherche un appareil modulaire tétrapolaire 16A avec bobine 230V et contacts 4 NO. Son profil convient particulièrement aux tableaux électriques où la lisibilité du schéma, la compacité et la commande impulsionnelle sont des critères déterminants.
