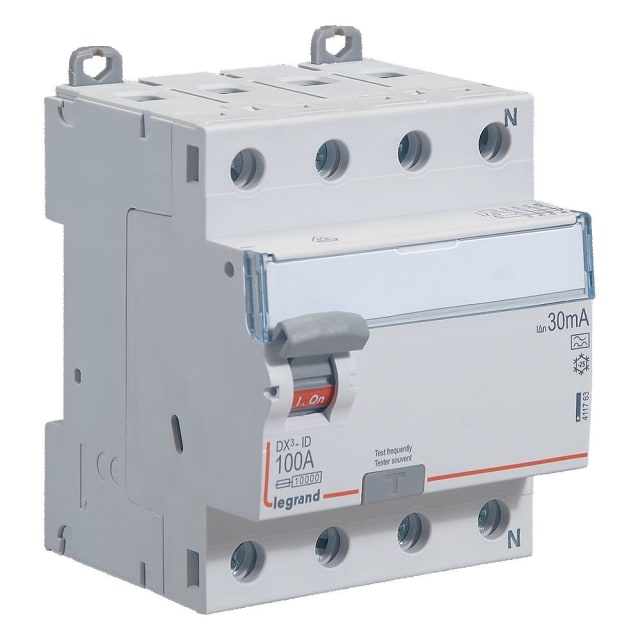

Interrupteur différentiel 4P 30 mA 100 A type A 411763

Interrupteur différentiel tétrapolaire 30 mA pour tableau 400 V

Cet interrupteur différentiel DX³ 4 pôles est conçu pour la protection des personnes sur les installations en 400 V. Avec une sensibilité de 30 mA, il détecte les défauts d’isolement et coupe rapidement l’alimentation du circuit concerné. Son format 4 modules permet une intégration propre dans un tableau électrique sur rail DIN, tout en conservant un encombrement maîtrisé.

Type A adapté aux circuits avec composante continue

Le type A convient aux circuits pouvant générer des défauts de courant différentiel à composante alternative et pulsée. Il est donc particulièrement indiqué pour des usages alimentant des équipements électroniques ou électroménagers spécifiques. Ce positionnement en fait une solution pertinente lorsqu’un interrupteur différentiel standard type AC ne suffit pas au regard des caractéristiques des circuits à protéger.

Calibre 100 A pour les répartitions de forte intensité

Avec un courant nominal de 100 A, ce modèle répond aux besoins des tableaux nécessitant une protection différentielle en tête de groupe de circuits avec une capacité de passage élevée. Il s’intègre dans des distributions où la tenue en intensité est déterminante, sans compromis sur la compacité. Sa configuration tétrapolaire permet la coupure simultanée des quatre pôles, adaptée aux installations triphasées avec neutre.

Installation modulaire simple sur rail DIN

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’installe facilement dans les coffrets et tableaux modulaires. Sa largeur de 4 unités de division facilite le repérage et l’organisation de l’appareillage. Le raccordement accepte des sections de conducteurs monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui laisse une bonne souplesse de câblage selon la configuration du tableau.

Caractéristiques techniques utiles en exploitation

Ce modèle fonctionne en 50 Hz avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il offre une résistance au court-circuit de 10 kA et une résistance aux courants de choc de 0,25 kA. Non sélectif et non micro-retardé, il est destiné aux applications où une coupure différentielle instantanée est recherchée. Son indice de protection IP20 le destine à une intégration à l’intérieur d’un tableau approprié.

Conçu pour les environnements de tableau électrique

Sa profondeur totale de 44 mm favorise l’intégration dans les enveloppes modulaires compatibles. Il peut être utilisé dans une plage de température ambiante de fonctionnement de -25 à 60 °C, avec un degré de pollution 2, ce qui correspond aux conditions habituelles rencontrées dans les tableaux de distribution. La présence d’un dispositif de verrouillage apporte un avantage pratique pour les opérations d’intervention et d’exploitation.

Une solution cohérente dans l’écosystème modulaire DX³

Issu de la gamme DX³, cet interrupteur différentiel s’intègre naturellement dans une architecture modulaire dédiée à la protection et à la distribution électrique. La compatibilité avec des dispositifs supplémentaires possibles permet d’envisager une configuration de tableau plus fonctionnelle selon les besoins du chantier. Pour un achat sans ambiguïté, ce modèle correspond à un interrupteur différentiel 4P 30 mA 100 A type A, en exécution modulaire 4 modules pour rail DIN.
