Kit raccordement jeu de barres latéral DPX³ 250 404561

Kit de raccordement préfabriqué pour DPX³ 250 horizontal sur jeu de barres latéral

Ce kit de raccordement jeu de barres latéral DPX³ 250 est conçu pour assurer la liaison d’un disjoncteur DPX³ 250 horizontal vers un jeu de barres latéral en gaine à câbles interne. Il s’intègre dans les configurations de répartition optimisée de la série XL3 4000 et répond aux besoins de câblage en armoire lorsque la connexion doit être propre, directe et adaptée à une implantation sur platine fixe.

Conçu pour les armoires avec gaine à câbles interne en profondeur 725 et 975 mm

Cette version est prévue pour les installations équipées d’une gaine à câbles interne, avec compatibilité pour les profondeurs 725 mm et 975 mm. Ce point est essentiel pour sécuriser le choix du bon accessoire lors de la préparation d’une distribution de puissance en armoire, notamment lorsque l’appareil est monté horizontalement et doit se raccorder latéralement sans adaptation improvisée.

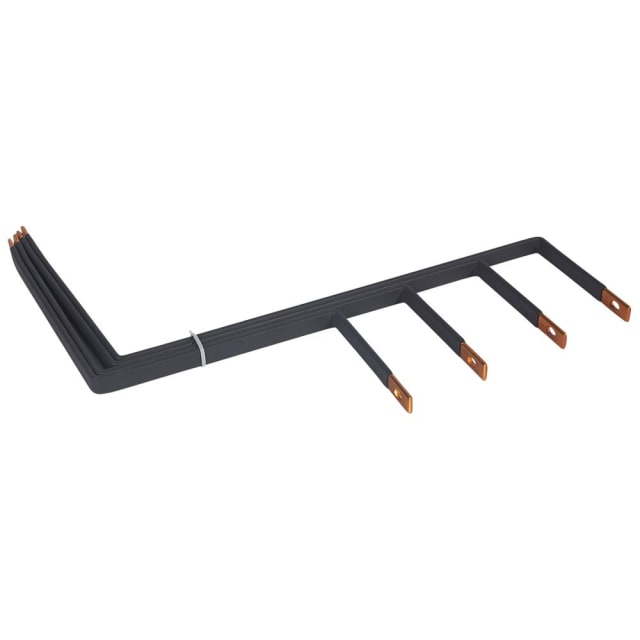

Raccordement par barres cuivres rigides pour une implantation nette

Le kit utilise des barres cuivres rigides préparées pour le raccordement du disjoncteur au jeu de barres. Cette conception facilite une intégration ordonnée dans le tableau, avec un cheminement cohérent entre l’appareil et la distribution principale. Le format plat et la finition non traitée correspondent à une logique d’assemblage technique destinée aux ensembles de distribution où la précision d’implantation compte autant que l’encombrement maîtrisé.

Compatible avec entraxe 75 mm sur jeu de barres latéral

Ce kit est adapté à une configuration avec distance entre axes de 75 mm, utilisée sur les jeux de barres latéraux concernés. Cette compatibilité permet d’assurer un raccordement cohérent avec l’architecture de distribution prévue dans l’armoire, en évitant les écarts de montage entre appareil, support et barres de répartition. C’est un point de choix important pour les intégrateurs et tableautiers qui recherchent un accessoire directement adapté à la structure du tableau.

Prévu pour disjoncteur fixe, sans accessoire complémentaire de montage

La configuration de ce kit est destinée à un disjoncteur fixe, avec montage sur platine fixe et sans accessoire complémentaire. Cette destination produit le rend particulièrement pertinent dans les ensembles où l’appareil n’est pas monté sur châssis extractible ou solution mobile. Le résultat est un raccordement pensé pour une implantation stable, lisible et compatible avec une logique de distribution en armoire de puissance.

Adapté aux ensembles de distribution VX³ et XL3 4000

Dans un tableau de distribution, le choix d’un kit de raccordement réellement prévu pour l’environnement de montage permet de gagner du temps à l’intégration et de limiter les incertitudes au moment de l’assemblage. Ce modèle s’inscrit dans l’écosystème VX³ / XL3 4000 pour raccordement sur jeu de barres latéral, avec une application dédiée au DPX³ 250 horizontal. Il convient ainsi aux montages où la cohérence entre appareillage de protection et répartition de puissance est un critère prioritaire.

Un accessoire technique utile pour fiabiliser le choix du bon raccordement

Pour l’acheteur professionnel, ce kit apporte surtout une réponse précise à un besoin de raccordement bien identifié : disjoncteur DPX³ 250 horizontal, jeu de barres latéral, gaine à câbles interne, profondeurs 725 ou 975 mm, entraxe 75 mm et montage sur platine fixe. Cette définition claire aide à sélectionner le bon composant dès la préparation du tableau, en particulier dans les armoires de distribution où chaque variante de raccordement doit correspondre exactement à l’implantation retenue.
