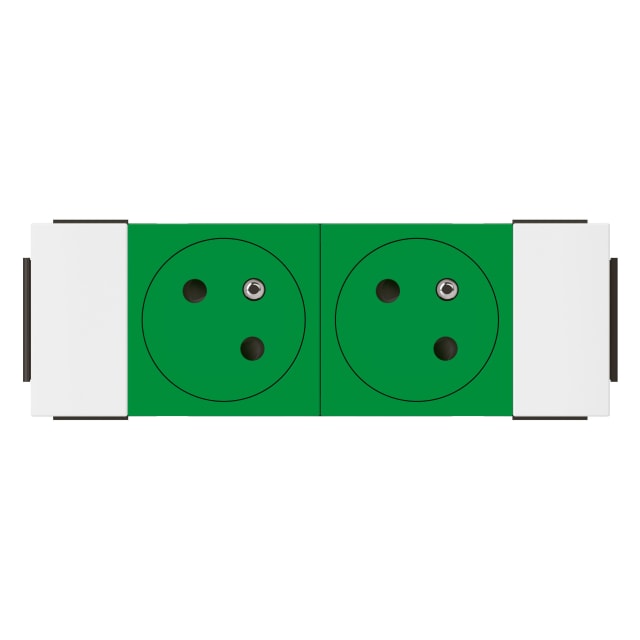

Prise double 2P+T affleurante 45° Mosaic Link vert 077192L

Double prise verte dédiée aux circuits identifiés

La Legrand 077192L réunit deux prises 2P+T vertes pour identifier visuellement une alimentation spécifique, souvent réservée à un usage défini par le projet. La couleur seule ne garantit toutefois ni secours, ni protection particulière : le circuit, son origine et son repérage doivent correspondre au schéma électrique et aux conventions retenues dans le bâtiment.

Format Mosaic Surface incliné à 45 degrés

Les deux puits sont orientés à 45° afin de faciliter l’insertion des fiches et de limiter leur encombrement dans une goulotte. La surface affleurante réduit les zones où la poussière peut s’accumuler. Le mécanisme occupe quatre modules et mesure environ 139,5 × 47 × 43 mm, dimensions à comparer au support de goulotte prévu.

Clippage direct Soluclip sur une goulotte compatible

La technologie Soluclip permet de fixer le bloc directement sur les goulottes Legrand compatibles, sans support d’appareillage classique. La plaque de finition adaptée reste à commander séparément. Avant la pose, il faut vérifier la série, la largeur du couvercle et la capacité de la goulotte, car le format quatre modules ne suffit pas à garantir la compatibilité.

Deux prises 16 A sous 250 V avec protection enfant

Chaque sortie comporte deux pôles et une terre, avec éclips renforçant la protection contre l’introduction d’objets. La valeur nominale est de 16 A sous 250 V alternatif. La puissance disponible pour les deux prises reste limitée par le circuit commun et sa protection ; elle ne correspond pas à deux fois la capacité du départ électrique.

Bornes automatiques et possibilité d’extension Mosaic Link

Le raccordement s’effectue sur des bornes automatiques et le système Mosaic Link permet d’ajouter des prises compatibles au moyen de l’accessoire de connexion approprié. Toute extension doit respecter le nombre maximal de socles, la section des conducteurs et le calibre du circuit. L’indice IP40 destine l’ensemble à un environnement intérieur protégé lorsqu’il est complètement assemblé.
