Interrupteur inverseur Niloé 10AX 250V blanc à griffes

Permutateur Niloé pour commander un éclairage depuis trois endroits

Le Legrand Niloé 664504 se place entre deux interrupteurs va-et-vient afin de commander un même point lumineux depuis trois emplacements. Plusieurs permutateurs peuvent compléter le montage pour ajouter d’autres points de commande. Il ne s’utilise donc pas seul comme un interrupteur simple : son câblage croisé doit suivre le schéma adapté aux navettes.

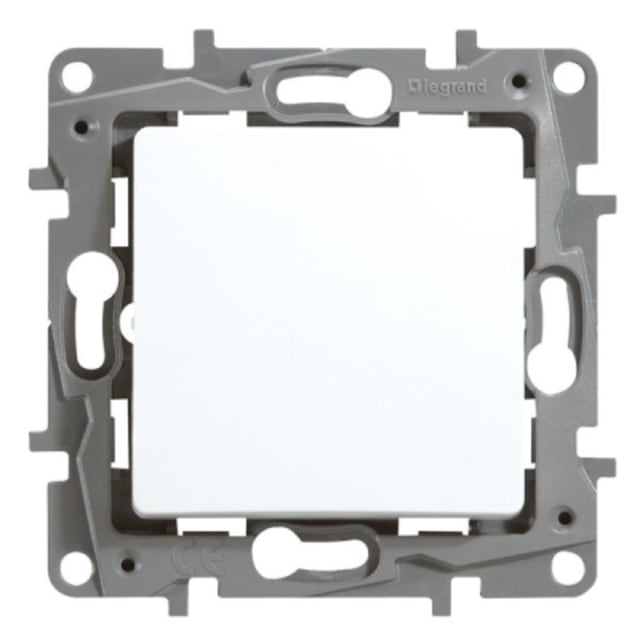

Mécanisme blanc livré avec sa touche centrale

Cette référence associe le mécanisme encastré, la touche blanche brillante et le support nécessaire, ce qui simplifie la composition d’un poste Niloé. La plaque décorative périphérique doit être vérifiée selon la configuration retenue. Le format de 76 × 76 mm s’intègre dans une boîte compatible en conservant l’alignement avec les autres fonctions de la gamme.

Fixation par vis ou griffes selon le support existant

Le support permet une fixation par vis et par griffes, utile notamment en rénovation lorsque la boîte existante ne propose pas la même configuration. Les griffes doivent prendre appui sans détériorer la boîte ni les conducteurs. Une profondeur minimale d’environ 30 mm est nécessaire, mais un volume supérieur facilite le rangement des quatre navettes du permutateur.

Contact 10 AX sous 250 V pour les charges d’éclairage

Le mécanisme est donné pour 10 A sous 250 V alternatif, avec une classification 10 AX adaptée aux circuits d’éclairage dans les limites prescrites. Les alimentations LED peuvent présenter des courants d’appel importants ; leur nombre admissible doit être vérifié. La protection du circuit et la section des conducteurs restent déterminées par l’installation complète.

Bornes à vis et protection IP31 en intérieur

Les navettes se raccordent sur des bornes à vis, hors tension et après identification de chaque conducteur. L’ensemble affiche un indice IP31 et une résistance IK04 lorsqu’il est installé dans sa configuration prévue. Il convient aux locaux intérieurs protégés, sans fonction connectée ni voyant intégré, et ne remplace pas un appareillage étanche dans une pièce exposée.
