Connecteur RJ45 Keystone Cat.6A blindé 632930

Raccorder un réseau Cat 6A en version blindée

Le connecteur Linkeo C+ 632930 termine une liaison RJ45 blindée de catégorie 6A. Il est destiné aux réseaux jusqu’à 10 Gigabit/s lorsque l’ensemble du câblage possède les performances requises. Le format Keystone facilite son intégration dans les supports compatibles, sans transformer un câble de catégorie inférieure en liaison Cat 6A.

Terminer les conducteurs sans outil spécifique

La connexion par déplacement d’isolant s’effectue sans outil de raccordement spécifique. Le levier permet de fermer le connecteur après la mise en place des fils. Cette approche réduit les manipulations lors de l’équipement d’un panneau, tout en conservant la nécessité de suivre le repérage des conducteurs et le schéma de câblage retenu.

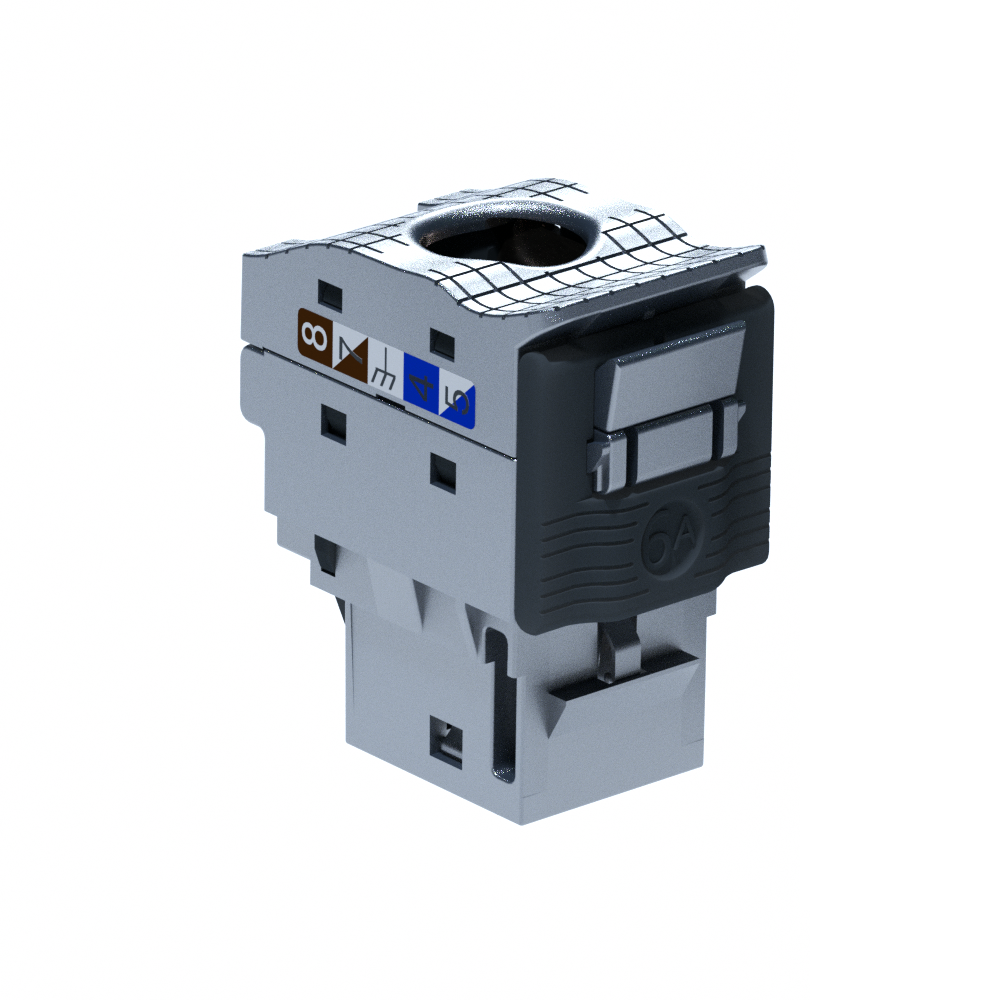

Sécuriser la fermeture avec le clip mécanique

La languette de verrouillage gris anthracite maintient la terminaison fermée. Ce verrouillage participe à la tenue mécanique du raccordement après la préparation des conducteurs. Le corps blindé reste distinct de cette pièce de fermeture : l’identification anthracite ne signifie donc pas que l’ensemble de l’enveloppe métallique est peint dans cette couleur.

Reprendre un câblage sans sacrifier le connecteur

Le connecteur et son levier peuvent être séparés pour faciliter une nouvelle terminaison. Cette construction permet de déconnecter puis de recâbler l’accessoire sans outil spécifique, selon la procédure prévue. Elle est utile lors d’une modification du brassage ou d’une correction de raccordement, sans devoir considérer systématiquement le connecteur comme un consommable à usage unique.

Prévoir un câble rond et l’espace du support

Cette référence accepte les conducteurs rigides et multibrins dans un câble rond, avec un diamètre d’entrée maximal de 9 mm. Elle n’est pas destinée aux câbles plats. Ses dimensions de 18 × 31 × 34 mm aident à préparer l’intégration, et sa protection IP20 la réserve à un environnement de montage approprié.
