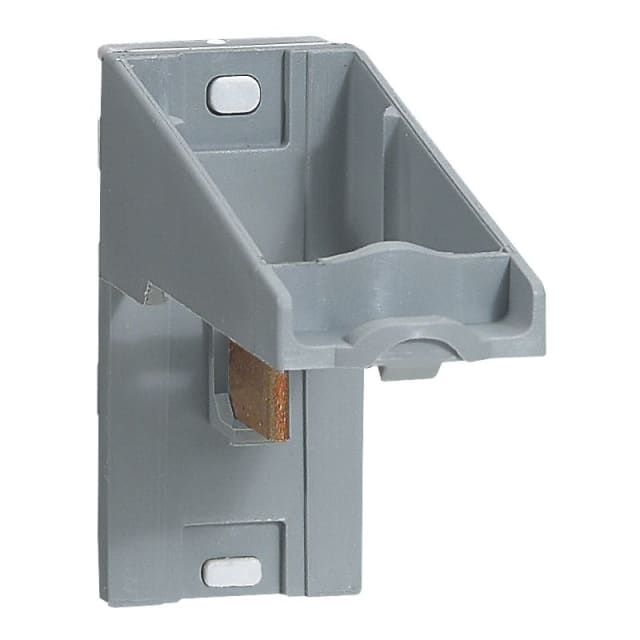

Module de connexion L2 pour répartiteur HX³ 405248

Module de connexion L2 HX³ pour répartiteur horizontal 80 à 125 A

Ce module de connexion L2 est conçu pour l’équipement des répartiteurs horizontaux HX³ de rangée. Il permet la connexion d’un appareil modulaire sur une distribution optimisée en tableau, avec une implantation pensée pour les ensembles 80 à 125 A. Il s’intègre dans une logique de câblage propre et structurée, notamment dans les coffrets et armoires XL³ destinés à la répartition électrique.

Accessoire dédié à la connexion des appareils modulaires

Ce module est prévu pour raccorder un appareil modulaire unique sur la phase L2 d’un répartiteur compatible. Sa conception monophasée, à 1 pôle et sur 1 module de largeur, facilite l’intégration dans une rangée lorsque l’on souhaite créer un départ clair, lisible et cohérent avec l’architecture du tableau. Il constitue une solution adaptée pour organiser la distribution sans recourir à un câblage de pontage plus encombrant.

Connexion fourche pour un montage net et fonctionnel

L’exécution du raccordement électrique en fourche favorise une mise en place adaptée aux appareillages modulaires compatibles. Ce principe de connexion participe à une distribution plus ordonnée dans le coffret, avec un encombrement maîtrisé et une meilleure continuité entre le répartiteur de rangée et l’appareil à raccorder. Le format du module permet également d’optimiser la lecture du câblage lors de l’installation ou des interventions de maintenance.

Compatible avec la répartition horizontale HX³ plug

Ce module de connexion L2 s’utilise dans l’environnement de répartition horizontale HX³ plug, pour des répartiteurs de rangée 80 à 125 A selon les configurations compatibles. Il est destiné aux montages où l’on recherche une distribution modulaire rationnelle, en particulier pour connecter directement les appareils sur le répartiteur prévu à cet effet. Cette compatibilité ciblée aide à limiter les erreurs de choix au moment de compléter un tableau de distribution.

Caractéristiques utiles pour le dimensionnement en tableau

Ce module présente une section de 86 mm², une valeur de partage de 79 mm et une longueur de 116 mm. Il est donné pour une tension maximale de service de 400 V et un courant permanent assigné de 80 A. Son corps isolé et sa finition grise s’intègrent facilement dans un ensemble modulaire tout en conservant une lecture claire de l’organisation interne du tableau. Ces données en font un accessoire pertinent pour les montages nécessitant une distribution compacte et lisible.

Conçu pour une intégration simple dans les coffrets et armoires

Avec sa largeur d’une unité de division, ce module trouve facilement sa place dans une rangée modulaire sans pénaliser l’occupation disponible. Il convient lorsqu’il faut raccorder un appareil de manière propre sur le répartiteur, tout en gardant une implantation homogène entre protection, distribution et accessoires de câblage. Son format est particulièrement intéressant pour les tableaux où chaque module compte et où la circulation du câblage doit rester maîtrisée.

Conditionnement pratique pour les séries de montages

Proposé en jeu de 10 modules, cet accessoire répond aux besoins des chantiers neufs, des extensions de tableaux ou des préparations d’armoires en atelier. Ce conditionnement permet d’équiper plusieurs départs de manière homogène, avec le même niveau de compacité et de continuité dans la distribution. Pour l’installateur comme pour le tableautier, c’est un choix adapté lorsqu’il faut préparer une répartition modulaire HX³ cohérente sur plusieurs points de connexion.
