Socle Prisint.sail. Hypra plas – Socle saillie 16A – 400V

Un socle mural Hypra pour réseau triphasé 400 V

Le Legrand Hypra 052249 constitue une prise industrielle en saillie pour alimentation 380 à 415 V. Sa configuration 3P+N+T comporte trois phases, le neutre et la terre. La fiche mobile associée doit présenter le même calibre, le même nombre de pôles et le détrompage correspondant à cette tension.

Un calibre de 16 A pour les équipements compatibles

Le courant nominal de 16 A fixe la capacité de la prise dans les conditions prévues par Legrand. La protection du circuit, la section des conducteurs et le mode de pose doivent être dimensionnés ensemble. Ce socle n’intègre ni disjoncteur ni différentiel et dépend donc des protections placées en amont.

Une enveloppe IP44 en plastique renforcé

L’indice IP44 protège contre les corps solides supérieurs à un millimètre et les projections d’eau lorsque le socle est fermé et correctement monté. Le boîtier en plastique renforcé convient à de nombreux locaux techniques. L’indice peut être perdu si l’entrée de câble, le joint ou le couvercle est mal installé.

Un raccordement mural par une entrée M20

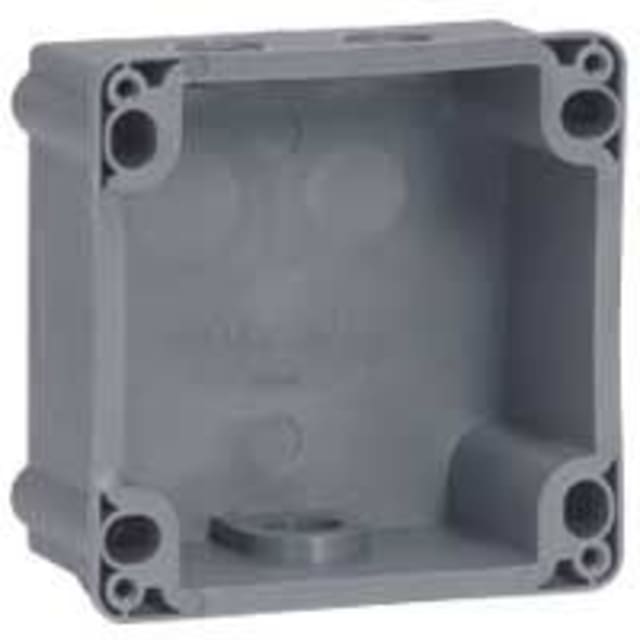

Le boîtier mesure environ 125 x 125 x 60 mm et reçoit le câble par une entrée M20. Le presse-étoupe choisi doit serrer le diamètre réel du câble et préserver l’IP44. La longueur de dénudage, l’ordre des phases, le neutre et la terre sont contrôlés avant fermeture du mécanisme.

Une vérification électrique après la pose

L’installation est réalisée hors tension par une personne qualifiée, puis testée avant branchement de la charge. Le contrôle porte sur la continuité de terre, la tension entre conducteurs, l’ordre des phases si nécessaire et le serrage des bornes. Une fiche forcée ou présentant des traces d’échauffement doit être remplacée.
