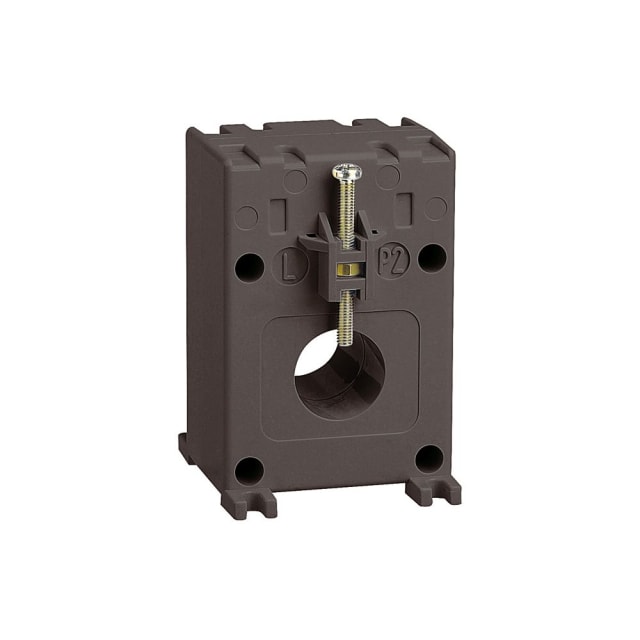

Transformateur de courant fermé 250/5 5 VA 0,5 % 412107

Transformateur de courant fermé 250/5 pour mesure sur tableau électrique

Ce transformateur de courant fermé 250/5 est conçu pour la mesure indirecte de l’intensité dans les tableaux électriques. Il s’associe à des ampèremètres, compteurs d’énergie ou centrales de mesure et permet d’exploiter un signal secondaire 5 A à partir d’un courant primaire nominal de 250 A. Son format fermé convient aux intégrations où l’on recherche une solution compacte, nette et adaptée aux montages de distribution et de comptage.

Rapport 250/5 et puissance 5 VA pour une mesure stable

Avec un rapport de transformation 250/5 et une puissance apparente nominale de 5 VA, ce transformateur répond aux besoins courants de mesure dans les installations tertiaires et techniques. Cette configuration permet une bonne compatibilité avec les appareils de lecture et de supervision prévus pour une entrée secondaire 5 A. La classe de précision 0,5 apporte un niveau de mesure adapté au suivi électrique, au contrôle des charges et à l’exploitation des données de consommation.

Version fermée pour câble ou barre de petite section adaptée

Ce modèle accepte le passage d’un câble de diamètre 21 mm et convient également à une barre de 16 x 12,5 mm. Son ouverture de 21 x 21 mm facilite le choix lorsque l’encombrement du conducteur est déjà défini dans le coffret ou sur la platine. Ce point est important pour sécuriser la compatibilité mécanique dès la préparation du tableau et éviter une référence surdimensionnée ou inadaptée au conducteur à mesurer.

Montage pratique sur platine, rail DIN compatible ou barre

Le transformateur est prévu pour une fixation directe sur platine, avec possibilité de montage sur profil DIN compatible ou sur barre selon l’implantation retenue. La fixation à cliquet simplifie l’intégration dans l’enveloppe et accélère les opérations d’assemblage. Cette souplesse de pose est intéressante pour les tableaux de mesure, les armoires de distribution et les ensembles où l’organisation interne doit rester claire et rationnelle.

Connexion secondaire à vis pour un raccordement net

Le raccordement secondaire par vis permet une connexion franche et lisible dans les circuits de mesure. Ce type de borne convient particulièrement aux montages où l’on souhaite un câblage bien maintenu et facilement contrôlable lors de la mise en service ou de la maintenance. Avec une seule entrée primaire, ce transformateur est pensé pour les applications de mesure classiques sur conducteur unique.

Protection contre les contacts et usage en circuit de sécurité

Ce transformateur pour circuit de sécurité intègre une protection contre les contacts physiques, un point appréciable dans les environnements de tableau où plusieurs fonctions cohabitent dans un espace réduit. Son facteur FS 5 s’inscrit dans une logique d’utilisation orientée mesure, en limitant l’exposition de la chaîne de mesure en cas de surintensité dans les conditions prévues par l’appareillage.

Un choix pertinent pour comptage, ampèremétrie et supervision

Ce transformateur de courant fermé trouve naturellement sa place dans les installations de comptage divisionnaire, de suivi énergétique et de contrôle d’intensité. Il convient lorsque l’objectif est d’exploiter une mesure précise sur un circuit jusqu’à 250 A avec un secondaire 5 A standard. Pour un tableau électrique, il constitue une solution adaptée dès lors que l’espace de passage, le mode de fixation et l’appareil de mesure associé correspondent à cette configuration.
