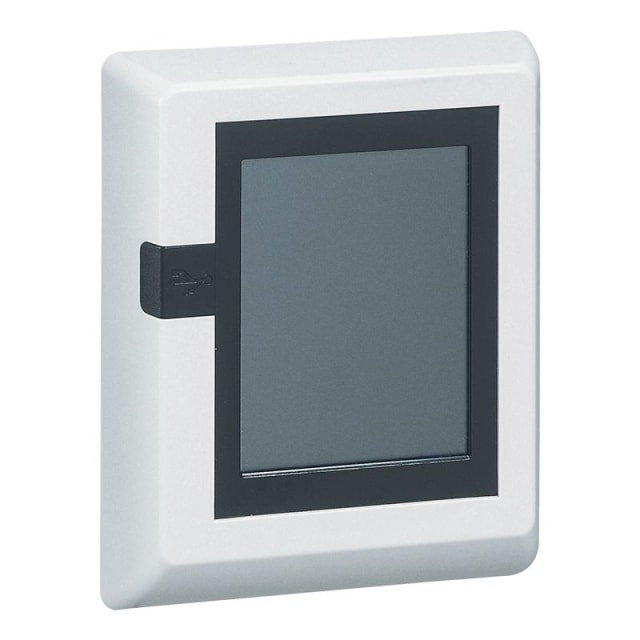

Écran tactile DPX³ pour tableau électrique 026156

Écran tactile de supervision pour tableaux électriques équipés en DPX³

Cet écran tactile DPX³ est conçu pour la supervision locale d’un tableau électrique intégrant jusqu’à 8 appareils. Il permet de centraliser l’affichage des informations utiles directement en façade, afin de rendre l’exploitation plus lisible et plus immédiate dans les ensembles de distribution ou d’automatisation industrielle. Adapté à la supervision des univers DX3, DPX3, DMX3 ou EMDX3, il s’intègre comme une interface HMI compacte pour consulter l’état des équipements depuis le tableau.

Affichage LCD couleur lisible et navigation tactile intuitive

Son écran LCD couleur de 3,5 pouces en résolution 240 x 320 pixels offre une lecture claire des informations de supervision sur un format compact. La technologie tactile capacitive multicontact apporte une utilisation plus directe qu’un afficheur à touches, avec une navigation fluide dans les pages d’affichage. La présence d’un affichage couleur avec 16,7 millions de couleurs améliore la hiérarchisation visuelle des états, alarmes et informations affichées.

Solution pensée pour la visualisation et le suivi en façade

Cette interface tactile est particulièrement adaptée aux tableaux où l’on souhaite disposer d’un point de consultation local sans multiplier les accessoires de commande. Elle permet de rendre la supervision plus accessible sur site, notamment pour le suivi des états d’exploitation et la signalisation. La fonction d’annonce de signalisation facilite l’identification visuelle des informations importantes directement depuis la face avant du coffret ou de l’armoire.

Connectivité Ethernet intégrée pour une architecture de supervision moderne

L’appareil fonctionne en courant continu 18 à 30 V et intègre une interface Ethernet industrielle compatible TCP/IP. Il prend également en charge EtherNet/IP, ce qui en fait une solution cohérente pour les architectures de communication industrielles orientées réseau. La présence d’un port USB complète l’ensemble pour les opérations d’exploitation ou d’intégration selon l’environnement du tableau. En revanche, ce modèle n’est pas orienté vers les bus terrain classiques de type PROFIBUS, CAN, MODBUS, RS-232, RS-422 ou RS-485.

Format compact pour intégration directe sur porte ou façade

Avec une face avant de 128 mm de hauteur sur 102 mm de largeur et une profondeur totale de 30 mm, cet écran tactile convient aux intégrations où l’encombrement doit rester maîtrisé. Le montage mural ou direct est prévu, ce qui facilite son implantation sur porte de tableau, façade d’armoire ou surface dédiée de supervision. Son format compact permet d’ajouter une interface d’affichage sans alourdir l’implantation générale du coffret.

Utilisation adaptée aux environnements techniques de tableau électrique

Prévu pour une température de service de 0 à 40 °C, cet écran répond aux besoins des environnements intérieurs techniques courants. La protection frontale IP2X convient à une installation intégrée dans un ensemble électrique où la façade participe déjà à la protection globale. L’absence de fonctions radio, Bluetooth, WLAN, GSM ou bus de sécurité confirme un positionnement clair : une interface locale filaire, dédiée à la supervision du tableau plutôt qu’à la communication multisupports.

Un choix pertinent pour structurer la supervision sans complexifier le tableau

Pour un intégrateur, un tableautier ou un exploitant, cet écran tactile DPX³ représente une solution efficace pour ajouter un point de visualisation clair, compact et simple à exploiter. Son alimentation en 24 V DC, son écran couleur tactile, son port Ethernet industriel et son format frontal discret en font un composant adapté aux tableaux nécessitant une consultation locale des informations de supervision, tout en conservant une implantation propre et rationnelle.
