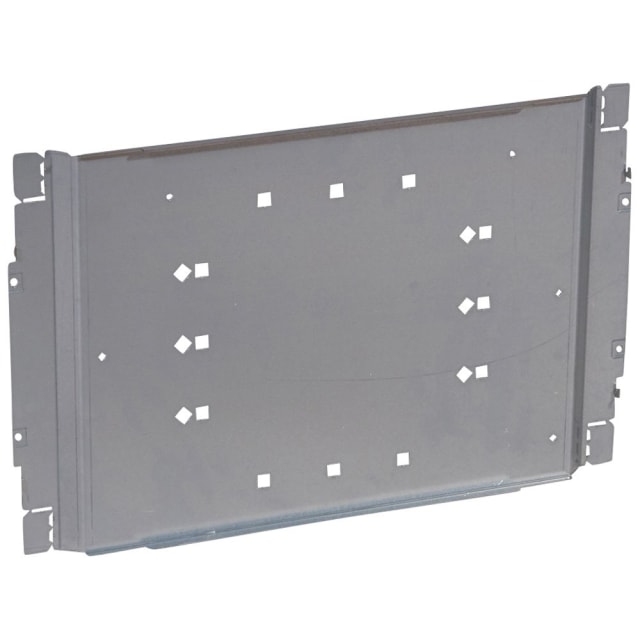

Platine fixation DPX 1600 XL³ 4000 24 modules 021100

Platine de fixation conçue pour l’intégration d’un DPX 1600 dans une armoire XL³ 4000

Cette platine de fixation 24 modules est destinée au montage d’un appareil de puissance DPX-IS 1600 ou DPX³ 1600 en version fixe, avec prises avant, dans une armoire XL³ 4000. Elle répond à un besoin précis d’intégration en tableau de distribution lorsqu’il faut implanter un disjoncteur de forte intensité dans une configuration claire, structurée et compatible avec l’encombrement de la gamme XL³.

Montage vertical ou horizontal selon la configuration du tableau

Cette platine permet l’installation de l’appareil aussi bien en position verticale qu’en position horizontale, ce qui facilite l’adaptation au schéma d’implantation du coffret ou de l’armoire. Ce point est particulièrement utile pour organiser les volumes internes, préserver l’accessibilité des raccordements en face avant et composer un tableau de puissance cohérent autour du DPX 1600.

Format 24 modules adapté aux armoires XL³ 4000 grande largeur

Prévue pour une armoire XL³ 4000 en largeur 24 modules, cette platine s’intègre dans un ensemble de distribution où l’occupation en façade doit rester maîtrisée. Son format permet de réserver l’espace nécessaire au montage de l’appareil tout en conservant une logique d’implantation compatible avec les autres équipements du tableau, qu’il s’agisse de protections, d’appareillages associés ou d’éléments de façade.

Construction acier pour un support rigide et une mise en place précise

Réalisée en acier, la platine apporte une base de fixation adaptée au poids et au gabarit d’un disjoncteur de type DPX 1600. Sa conception participe à une installation stable de l’appareil dans l’armoire et à un positionnement précis lors du montage. Le poinçonnage intégré simplifie également la mise en œuvre en offrant une préparation adaptée aux opérations de fixation dans le tableau.

Finition laquée pour une intégration propre dans l’environnement d’armoire

La surface laquée contribue à une présentation nette et homogène à l’intérieur du tableau électrique. Ce traitement de surface s’accorde avec les équipements d’armoire de distribution et favorise une intégration visuelle soignée dans les ensembles XL³. Pour l’installateur comme pour l’exploitant, cela facilite aussi la lecture de l’implantation et le repérage de la zone dédiée à l’appareil de puissance.

Dimensions utiles pour préparer l’implantation du tableau

Avec une hauteur de 400 mm et une largeur de 600 mm, cette platine offre un gabarit à prendre en compte dès la phase de préparation du tableau. Ces dimensions aident à anticiper l’espace disponible, la répartition des équipements et le passage des liaisons autour du disjoncteur. Pour les projets de distribution nécessitant une organisation interne rigoureuse, cette donnée est essentielle pour éviter les erreurs de choix au moment du montage.

Un accessoire technique pertinent pour les tableaux de distribution de puissance

Dans une architecture de tableau électrique, cette platine de fixation remplit une fonction claire : permettre le montage dédié d’un DPX 1600 fixe dans l’environnement XL³ 4000. Elle s’adresse aux intégrateurs, tableautiers et installateurs recherchant un accessoire de tableau pensé pour ce type d’appareil et pour ce niveau d’encombrement. C’est un composant de distribution électrique à sélectionner lorsque la compatibilité mécanique du montage et la cohérence d’implantation sont prioritaires.
