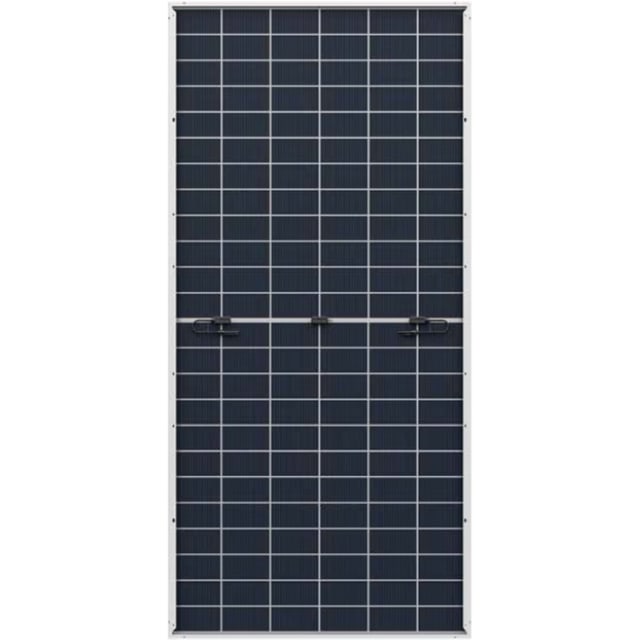

Panneau solaire bifacial 640 Wc LR7-72HVD-640M

Un module photovoltaïque bifacial de 640 Wc

Le LR7-72HVD-640M appartient à la famille Hi-MO X10 et délivre une puissance nominale de 640 Wc en conditions STC. Sa conception bifaciale permet également de valoriser le rayonnement reçu par la face arrière lorsque l’environnement de pose le permet. Le dimensionnement doit intégrer les caractéristiques électriques exactes de cette variante.

Un rendement nominal de 23,7 %

Le rendement annoncé atteint 23,7 % pour le modèle 640 W. À puissance maximale, la tension est de 44,67 V et le courant de 14,33 A. La tension à vide atteint 54,02 V et le courant de court-circuit 14,98 A, valeurs nécessaires au calcul des chaînes et au choix de l’onduleur.

Double verre et cadre en aluminium anodisé

Le module emploie deux plaques de verre semi-trempé de 2 mm et un cadre en alliage d’aluminium anodisé. La boîte de jonction est annoncée IP68 et comporte trois diodes. Cette architecture doit être associée à une structure homologuée, avec des zones de serrage et des couples compatibles avec les prescriptions du fabricant.

Dimensions à vérifier avant la manutention

Ses dimensions sont de 2382 × 1134 × 30 mm pour une masse annoncée de 32,5 kg. Le format impose de préparer le levage, le stockage et la fixation avant l’arrivée sur chantier. Les rails, pinces et dispositifs de mise à la terre doivent convenir au cadre et aux charges mécaniques prévues.

Paramètres électriques pour une installation sûre

Le module accepte une tension système maximale de 1500 V DC et un fusible série maximal de 30 A. Sa plage de fonctionnement annoncée s’étend de -40 à 85 °C. La tension cumulée à froid, le courant, la polarité et la compatibilité des connecteurs doivent être contrôlés avant toute mise en service.
