Connecteur ruban-fil LED 10 mm IP20 LSC-MXSWIP20-10-2

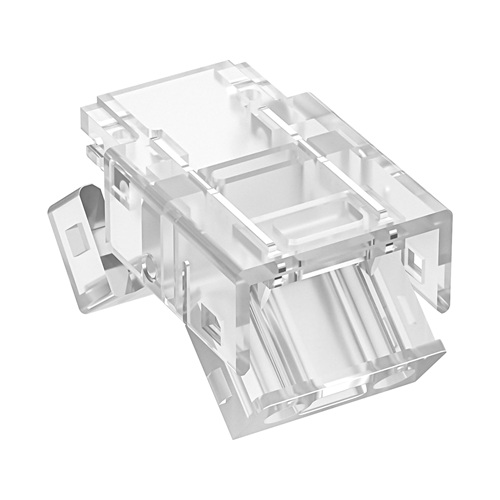

Ce connecteur transparent sans outil relie un ruban LED monochrome de 10 mm à deux fils. La version Maxi IP20 accepte jusqu’à 5,5 A, soit 132 W sous 24 V ou 264 W sous 48 V. Elle reçoit des conducteurs à partir de 0,32 mm² dont le diamètre extérieur reste inférieur à 2 mm. Son format de 19 × 12,6 × 6,2 mm facilite l’intégration dans un espace réduit.
16.25€ HTVA
En rupture de stock
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 16.25€ | 0% |
| 3-5 | 15.93€ | 2% |
| 6-10 | 15.76€ | 3% |
| 11+ | 15.60€ | 4% |
Raccorder le ruban à son câblage
Le connecteur réalise la transition entre un ruban LED et deux fils, sans outil de connexion spécifique. Sa fonction se distingue de la jonction directe entre deux morceaux de ruban. Il convient à la préparation d’une alimentation ou d’une reprise de câblage pour un ruban monochrome compatible avec ses contacts.
Contrôler la largeur et les contacts
Le choix porte sur un ruban de 10 mm de largeur avec deux conducteurs. La famille Maxi comprend d’autres largeurs et nombres de contacts ; ils ne sont pas interchangeables sur le seul critère du nom de gamme. La largeur du circuit et l’organisation des contacts doivent correspondre avant le raccordement.
Respecter la puissance raccordée en aval
La limite électrique est de 5,5 A. Integratech annonce une puissance maximale de 132 W sous 24 V et de 264 W sous 48 V pour cette référence. Le guide précise que cette puissance concerne ce qui est raccordé après le connecteur, à contrôler selon la tension de la liaison.
Sélectionner les fils à insérer
La section du conducteur doit commencer à 0,32 mm² et le diamètre extérieur du fil rester inférieur à 2 mm. Ces deux critères décrivent des dimensions différentes : la section conductrice et l’encombrement avec isolation. Vérifier les deux permet de choisir un fil qui convient au raccordement prévu.
Prévoir l’intégration du petit raccord
Le corps transparent mesure 19 mm de longueur, 12,6 mm de largeur et 6,2 mm de hauteur. La protection annoncée est IP20, à prendre en compte avec l’environnement et le profil d’accueil. La plage de fonctionnement indiquée va de −10 à +45 °C pour cette version précise du connecteur.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Type de liaison | Ruban LED vers fils |
|---|---|
| Largeur de ruban compatible | 10 mm |
| Nombre de conducteurs | 2 |
| Mode de connexion | Sans outil |
| Courant maximal | 5,5 A |
| Puissance maximale sous 24 V | 132 W |
| Puissance maximale sous 48 V | 264 W |
| Section minimale du conducteur | 0,32 mm² |
| Diamètre extérieur maximal du fil | Inférieur à 2 mm |
| Indice de protection | IP20 |
| Dimensions du connecteur | 19 × 12,6 × 6,2 mm |
| Couleur | Transparent |
| Température de fonctionnement | −10 à +45 °C |
Peut-il raccorder deux segments de ruban directement ?
Cette référence est la version ruban vers fils. La liaison directe entre deux segments utilise une version strip-to-strip distincte de la gamme.
La limite de 132 W vaut-elle aussi en 48 V ?
Le fabricant indique 132 W en 24 V et 264 W en 48 V, avec une limite de courant de 5,5 A. La puissance raccordée après le connecteur doit respecter la limite applicable à la tension utilisée.
Un ruban RGB de 10 mm convient-il ?
Cette version possède deux conducteurs et vise les rubans monochromes correspondants. La même largeur de ruban ne garantit pas la compatibilité avec une version RGB à davantage de contacts.
