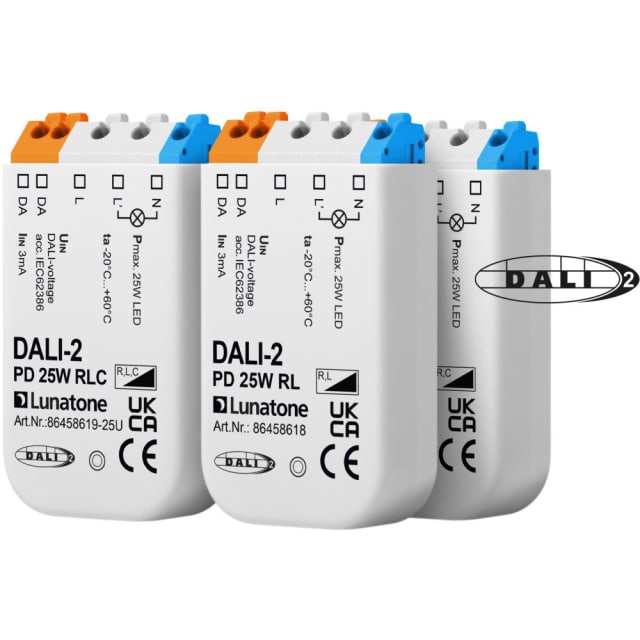

Variateur DALI à coupure de phase 3-25 W 1623936

Variateur DALI à coupure de phase pour lampes 230 V dimmables

Ce variateur DALI à coupure de phase 3 à 25 W est conçu pour intégrer des charges dimmables 230 V dans une commande d’éclairage DALI. Il convertit le niveau de variation DALI en commande secteur par coupure de phase, afin de piloter des sources compatibles avec un réglage précis de l’intensité lumineuse. Son format compact en fait une solution adaptée aux intégrations discrètes lorsque l’on recherche un module de variation DALI peu encombrant.

Fonctionnement universel leading edge et trailing edge

Le module prend en charge les modes leading edge et trailing edge, ce qui lui permet de s’adapter à différents comportements de charge. Il est compatible avec les charges de type R, L et C, un atout important pour les installations où le choix de la source ou du matériel commandé impose une vraie souplesse de variation. Cette gestion universelle facilite le raccordement d’équipements dimmables qui demandent une coupure de phase en début ou en fin d’onde selon leur technologie.

Plage de charge 3 à 25 W pour petites puissances

Avec une charge admissible de 3 à 25 W, ce variateur DALI convient particulièrement aux points lumineux de faible puissance. Cette plage est pertinente pour des applications de variation ciblées, par exemple sur des lampes 230 V dimmables ou des circuits compacts ne nécessitant pas un variateur de forte capacité. Le réglage de l’angle de phase de 0 à 180° permet d’adapter finement la modulation en fonction de la charge raccordée et du comportement attendu à l’allumage comme à la variation.

Intégration simple sur bus DALI avec une seule adresse

Le module se pilote par commande DALI et consomme 6 mA sur la ligne. Il utilise 1 adresse DALI, ce qui simplifie son intégration dans une architecture de gestion d’éclairage. Ce format de commande est intéressant pour les installations qui exigent un pilotage individualisé d’un point de variation, avec une lecture claire dans le plan d’adressage et une mise en service plus lisible pour l’installateur.

Format compact pour intégration dans les espaces réduits

Ses dimensions de 59 x 33 x 15 mm favorisent l’intégration dans les environnements où l’espace disponible est limité. Ce faible encombrement aide à loger le variateur à proximité du circuit commandé tout en conservant une installation propre. La section de conducteur admissible de 0,5 à 1,5 mm² correspond aux besoins courants de raccordement sur ce type de module et facilite le câblage dans un ensemble de variation compact.

Alimentation secteur 230 V AC et conditions d’usage maîtrisées

Le variateur fonctionne sous 230 V AC et a été prévu pour une température de fonctionnement de 0 à 50 °C. Ces caractéristiques le destinent à une intégration dans des environnements techniques maîtrisés, avec des conditions compatibles avec un appareillage de variation électronique. Le respect de la plage de charge et de la nature des charges raccordées reste essentiel pour obtenir un comportement de variation adapté au système installé.

Une solution technique pertinente pour la variation modulaire

Ce module de variation DALI répond aux besoins des installations recherchant une commande numérique DALI associée à une sortie secteur par coupure de phase. Il convient aux projets où l’on souhaite conserver la souplesse du bus DALI tout en pilotant des charges compatibles R, L ou C sur une faible puissance. Pour l’acheteur professionnel comme pour l’intégrateur, c’est une réponse technique claire pour la variation d’éclairage lorsque le cahier des charges impose un variateur DALI compact, universel et dédié aux charges 3 à 25 W.
