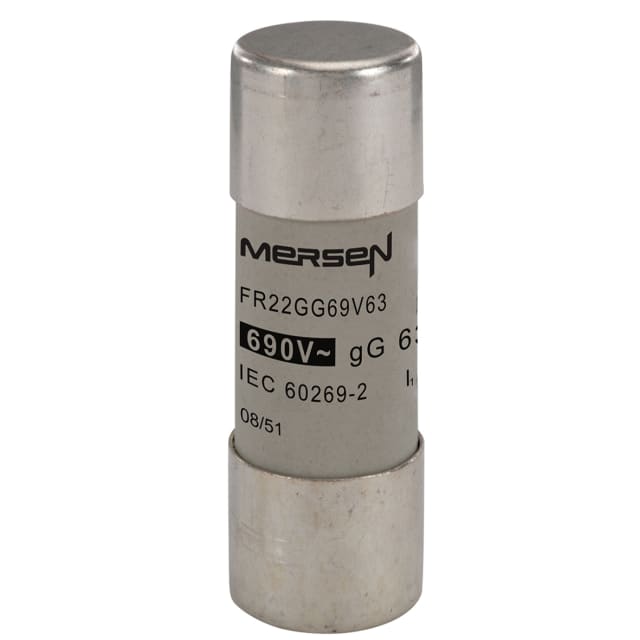

Fusible cylindrique 22×58 gG 63A 690V sans voyant Y215646

Fusible cylindrique 22×58 gG 63 A pour protection générale basse tension

Ce fusible cylindrique 22×58 mm de calibre 63 A est conçu pour la protection générale des circuits électriques en basse tension. Sa catégorie d’emploi gG permet de couvrir à la fois la protection contre les surcharges et contre les courts-circuits, ce qui en fait une solution adaptée à la protection des lignes, des câbles et de nombreux circuits de distribution. Son format cylindrique standard facilite son intégration dans les porte-fusibles compatibles 22×58.

Tension nominale 690 V pour tableaux et distributions à forte exigence

Avec une tension nominale de 690 V AC, ce fusible convient aux environnements électriques où une tenue en tension élevée est requise. Il trouve naturellement sa place dans les tableaux de répartition, les coffrets de protection et les ensembles de distribution électrique industriels ou tertiaires. Ce niveau de tension permet de répondre aux besoins des installations où les organes de protection doivent conserver un bon niveau d’adaptation sur des réseaux exigeants.

Courbe gG : une protection polyvalente des câbles et des réseaux

La courbe gG est recherchée pour les usages de protection générale, car elle agit sur l’ensemble de la plage de défauts. En pratique, cela signifie que ce fusible est destiné à sécuriser efficacement les conducteurs, départs et circuits de distribution, tout en convenant aussi à certains besoins de protection amont dans des ensembles alimentant des équipements moteurs. C’est un choix pertinent lorsque l’on recherche un fusible de protection standard, simple à sélectionner dans une architecture de tableau.

Corps en céramique et format 22×58 pour un montage normalisé

Sa conception en céramique correspond aux attentes des applications de protection électrique nécessitant un composant fusible cylindrique robuste dans son usage. Le format 22×58 mm est un standard répandu, apprécié pour la clarté du repérage et la compatibilité avec de nombreux supports dédiés. Pour un remplacement ou une première intégration, cette dimension permet d’identifier rapidement la bonne enveloppe de protection sans ambiguïté sur le gabarit.

Calibre 63 A : un choix cohérent pour départs et protections dédiées

Le courant nominal de 63 A positionne ce modèle sur des applications demandant une capacité de protection adaptée à des départs de puissance intermédiaire à soutenue. Il convient lorsque le dimensionnement de l’installation impose un fusible capable d’accompagner le fonctionnement normal du circuit tout en assurant la coupure en cas de défaut. Le bon choix du calibre contribue à préserver la continuité d’exploitation tout en maintenant la sélectivité recherchée dans le tableau électrique.

Utilisation en AC/DC et caractéristiques utiles à l’intégration

Ce modèle est indiqué pour une utilisation en AC/DC, ce qui élargit ses possibilités d’emploi selon l’architecture du circuit à protéger. La fréquence de service de dimensionnement indiquée à 50 Hz et la perte de puissance de 6,3 W au courant assigné apportent des informations utiles pour l’étude thermique et l’intégration dans un porte-fusible ou un coffret. Ces données aident à anticiper le comportement du composant dans un ensemble électrique déjà contraint en encombrement ou en échauffement.

Une solution adaptée aux opérations de maintenance et de remplacement ciblé

Pour la maintenance, ce fusible cylindrique 22×58 gG 63 A 690 V sans voyant permet de remplacer un élément de même format et de même catégorie de service sans changer l’appareillage associé, sous réserve de compatibilité du support et du dimensionnement de l’installation. L’absence de voyant convient aux configurations où l’indication visuelle n’est pas recherchée et où le contrôle de l’état du fusible s’effectue par procédure de maintenance, vérification instrumentée ou inspection du porte-fusible.
