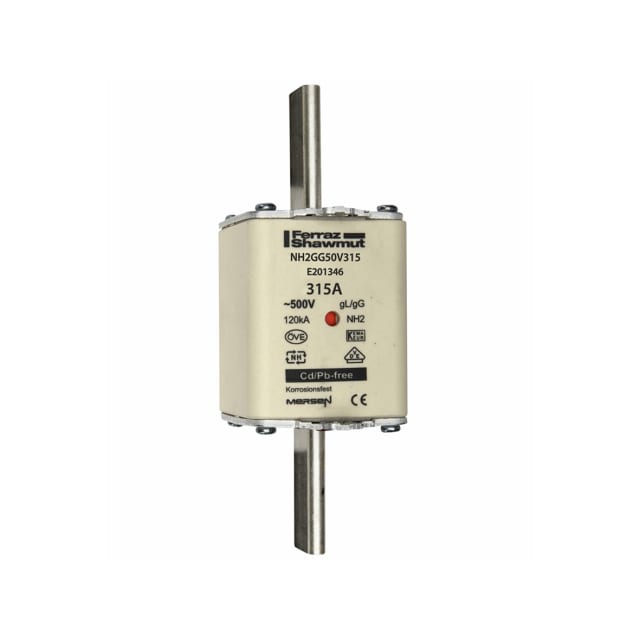

Fusible à couteau NH2 gG 500V 315A avec indicateur E201346

Fusible à couteau NH2 gG 500V 315A avec indicateur pour protection générale basse tension

Ce fusible à couteau NH2 gG 500V 315A est conçu pour la protection générale des circuits de distribution basse tension. Sa catégorie d’emploi gG le destine à une protection intégrale des câbles, des réseaux et des départs moteurs contre les surcharges comme contre les courts-circuits. Dans un tableau électrique de puissance, il constitue une solution adaptée lorsque le calibre élevé et la tenue au défaut sont des critères déterminants.

Format NH2 conforme IEC 60269 pour intégration en équipements industriels

Son format HPC2 / NH2 selon l’IEC 60269 correspond au standard couramment utilisé dans les ensembles de coupure, de sectionnement et de protection par cartouches à couteaux. Cette exécution facilite l’intégration dans les porte-fusibles et interrupteurs-fusibles compatibles taille 2. Le produit convient aux applications où l’encombrement, le calibre 315 A et la compatibilité avec des appareillages NH normalisés doivent être maîtrisés.

Calibre 315 A et tension assignée 500 V AC pour circuits de forte intensité

Avec un courant nominal de 315 A et une tension de dimensionnement sous courant alternatif de 500 V, cette cartouche répond aux besoins des départs et alimentations à forte intensité. Elle peut être employée sur des installations AC/DC, avec une tension assignée en courant continu de 250 V. Ce positionnement en fait un composant pertinent pour les tableaux de distribution, armoires industrielles et protections spécifiques nécessitant un fusible NH de puissance.

Pouvoir de coupure élevé pour une interruption efficace des défauts

Le pouvoir de coupure AC de 120 kA permet de faire face à des niveaux de courant de court-circuit importants. Ce point est essentiel dans les environnements de distribution électrique où les contraintes de défaut peuvent être élevées. L’utilisation d’un fusible à couteau NH2 gG avec cette capacité de coupure contribue à une protection adaptée des départs en limitant les effets d’un défaut sévère sur les équipements en aval.

Indicateur combiné pour repérage rapide de l’état du fusible

Cette version est équipée d’un voyant indicateur de type détecteur combiné, utile pour identifier plus rapidement la fusion de la cartouche lors des opérations de contrôle et de maintenance. Cet indicateur améliore la lisibilité du diagnostic dans les coffrets et armoires où plusieurs protections sont installées côte à côte. C’est un avantage concret pour réduire le temps de recherche lors d’un remplacement.

Usage adapté à la protection des câbles, moteurs et réseaux

La courbe gG permet une utilisation polyvalente en protection de lignes, de câbles et de réseaux, tout en convenant également à certaines protections de départs moteurs lorsqu’une protection générale complète est recherchée. Ce type de fusible est particulièrement pertinent dans les installations où l’on souhaite une cartouche standard DIN NH capable d’assurer une protection de large spectre sans recourir à une exécution ultra-spécialisée.

Caractéristiques utiles pour le dimensionnement thermique de l’installation

La perte de puissance de 25 W au courant assigné est une donnée importante pour l’étude thermique du tableau et le choix de l’appareillage associé. Elle aide à anticiper l’échauffement dans les enveloppes et à mieux dimensionner la ventilation ou l’agencement interne lorsque plusieurs fusibles de forte intensité sont regroupés. L’absence de languettes de préhension métalliques fait également partie des points à vérifier selon le porte-fusible ou le mode de maintenance prévu.
