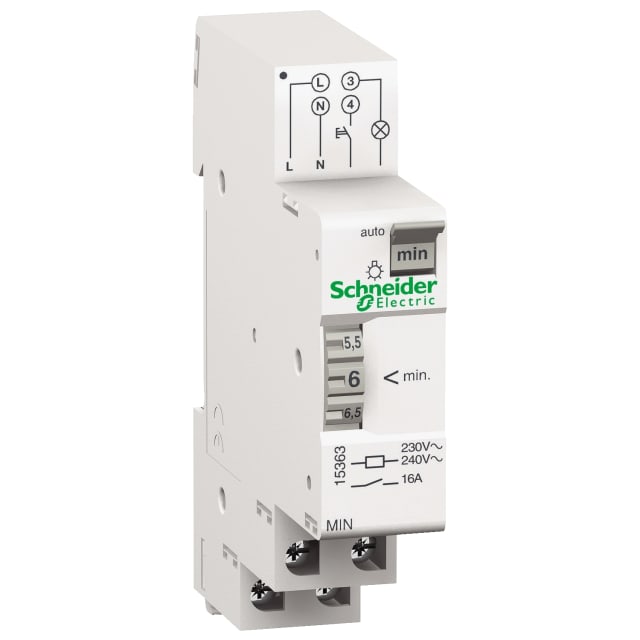

Minuterie modulaire 1 à 7 min contact NO 15363

Minuterie modulaire 1 à 7 minutes pour commande temporisée d’éclairage

Cette minuterie modulaire est conçue pour piloter automatiquement un circuit d’éclairage pendant une durée réglable de 1 à 7 minutes. Elle convient particulièrement aux circulations, cages d’escalier, halls, couloirs, locaux annexes ou zones de passage où l’éclairage ne doit rester actif que le temps nécessaire. Son fonctionnement par contact à fermeture permet de commander l’allumage puis l’arrêt automatique selon la temporisation choisie.

Réglage simple de la temporisation pour adapter la durée d’allumage

La plage de temporisation réglable de 1 à 7 minutes permet d’ajuster précisément le temps de fonctionnement selon l’usage du local. Ce réglage apporte plus de souplesse à l’installation : durée courte pour un passage rapide, temporisation plus longue pour une circulation plus étendue ou une zone nécessitant un maintien d’éclairage supérieur. C’est une solution pratique pour limiter les allumages prolongés inutiles tout en conservant un usage confortable au quotidien.

Format modulaire compact pour intégration en tableau électrique

Prévue pour un montage sur barre DIN, cette minuterie trouve facilement sa place dans un tableau de répartition. Son encombrement d’un module de largeur facilite l’intégration dans les coffrets où l’espace disponible doit être optimisé. Sa profondeur totale de 68 mm permet une implantation adaptée aux tableaux modulaires standards, avec une installation propre et cohérente dans les ensembles de distribution électrique.

Alimentation 230 V AC et câblage compatible 3 ou 4 conducteurs

Le produit fonctionne sous 230 V AC en 50 Hz, ce qui correspond à une configuration courante pour les circuits d’éclairage commandés. Il accepte un type de couplage en circuit à 3 et 4 conducteurs, ce qui facilite son intégration dans différentes architectures de commande selon le schéma retenu sur le chantier ou en rénovation. Cette compatibilité permet de répondre à de nombreux besoins en appareillage modulaire temporisé sans multiplier les références.

Contact NO pour commande d’éclairage et charges usuelles

Cette minuterie dispose d’un contact normalement ouvert, sans contact à ouverture ni commutateur. Elle est adaptée à la commande de charges d’éclairage avec un courant de coupure de mesure de 16 A et un courant maximal de 10 A à cos phi 0,6. Elle peut ainsi convenir à différentes technologies d’éclairage dans la limite de ses caractéristiques, avec une charge maximale de 2300 W en lampe à incandescence, 2300 VA en fluorescent, y compris en montage duo, et 1300 VA en fluorescent avec compensation en parallèle.

Utilisation adaptée aux boutons-poussoirs et aux commandes d’escalier

Cette minuterie est pensée pour les installations déclenchées par bouton-poussoir, notamment dans les parties communes et zones de circulation. Le courant de lampe à effluve admissible sur contact à poussoir de 50 mA permet de l’intégrer dans des configurations de commande courantes. Le redéclenchement de la temporisation lors d’un nouvel appui permet de prolonger l’éclairage si nécessaire, ce qui améliore le confort d’utilisation dans les espaces à fréquentation variable.

Une solution électromécanique claire pour les tableaux de distribution

Ce modèle de minuterie modulaire répond au besoin d’une commande temporisée simple pour tableau électrique, sans fonction d’impulsion de courant sélectionnable, sans avertissement préventif au déclenchement et sans intercalation. Cette conception va à l’essentiel pour les installations recherchant une gestion directe du temps d’allumage, avec une lecture claire de la fonction attendue : enclencher l’éclairage sur commande, maintenir le circuit pendant la durée réglée, puis couper automatiquement.
