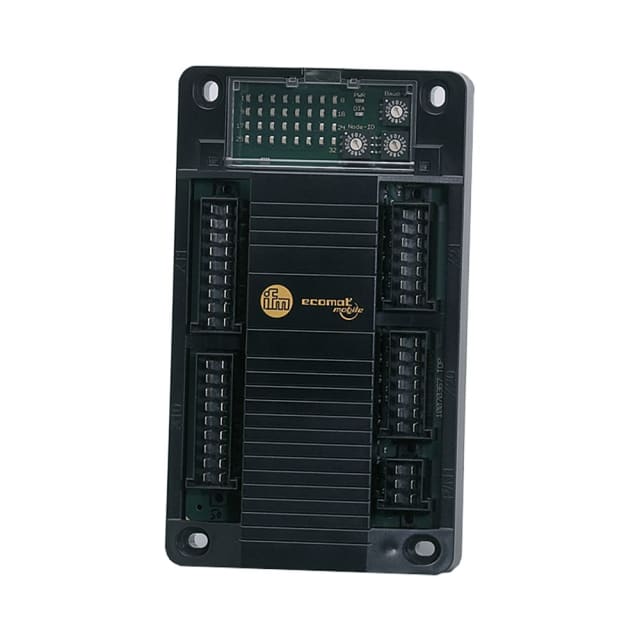

Module E/S CAN pour engins mobiles 16 entrées 16 sorties

Module E/S CAN conçu pour les engins mobiles et l’automatisation décentralisée

Ce module E/S CAN pour engins mobiles est destiné aux architectures de contrôle-commande nécessitant une gestion déportée des signaux sur machine. Intégré à la série ecomat 100, il permet le raccordement décentralisé de capteurs et d’actionneurs tout en assurant l’échange de données via une interface CAN. Sa configuration 16 entrées / 16 sorties répond aux besoins des applications mobiles où la compacité, la lisibilité du câblage et la polyvalence des points d’E/S sont essentielles, notamment sur panneaux de commande, postes opérateur, coffrets embarqués et ensembles électrohydrauliques.

Configuration 16 entrées 16 sorties avec gestion des signaux numériques, analogiques et fréquence

Le module totalise 32 points d’entrées/sorties avec 16 entrées digitales et 16 sorties digitales. Il intègre également 4 entrées analogiques, 4 entrées fréquence et 4 sorties PWM, ce qui permet de centraliser plusieurs types de signaux dans un seul équipement. Cette architecture est particulièrement adaptée aux machines mobiles qui doivent traiter à la fois des états TOR, des capteurs analogiques et des commandes proportionnelles. L’intérêt est de réduire le nombre de modules à installer tout en gardant une grande souplesse de paramétrage des fonctions d’entrée et de sortie.

Communication CAN pour intégration simple dans les systèmes de commande mobiles

Équipé d’une interface CAN, ce module s’intègre dans les réseaux de communication embarqués utilisés sur les engins mobiles et systèmes industriels spécialisés. Il convient aux applications nécessitant une transmission robuste des informations entre organes de commande, modules d’E/S et actionneurs. Le paramétrage CAN réglable facilite l’adaptation à l’architecture existante, tandis que l’usage en module déporté aide à rapprocher les E/S des équipements terrain afin d’optimiser le câblage et la maintenance de l’installation.

Alimentation large plage 10 à 32 V DC pour environnements embarqués

Son alimentation de 10 à 32 V DC, avec tension nominale 12 / 24 V DC, le rend compatible avec de nombreuses machines et installations en courant continu. Cette large plage d’utilisation simplifie l’intégration dans les environnements mobiles où les variations de tension font partie des contraintes courantes. Le module consomme moins de 125 mA, pour une puissance de 4 W, ce qui permet de maîtriser l’impact sur le système d’alimentation tout en conservant une solution complète pour la gestion des signaux d’automatisme.

Fonctions de sortie adaptées aux actionneurs et commandes proportionnelles

La présence de 16 sorties digitales, dont 4 utilisables en PWM, permet de piloter aussi bien des fonctions de commutation que des actionneurs nécessitant une commande modulée. Ce type de configuration est particulièrement utile pour les électrovannes, avertisseurs, relais, signalisations ou fonctions proportionnelles selon le montage retenu. Les 4 entrées analogiques et les 4 entrées fréquence apportent en complément la possibilité de remonter des mesures ou impulsions issues de capteurs variés, dans une logique de contrôle plus complète et plus lisible sur le terrain.

Format compact pour montage au dos et intégration en armoire ou sur machine

Avec des dimensions de 181 x 105 x 30 mm et un boîtier rectangulaire, ce module E/S CAN reste facile à intégrer lorsque l’espace est compté. Son montage par fixation au dos convient aux ensembles compacts et aux implantations structurées dans les environnements techniques mobiles. Le raccordement par connecteur s’inscrit dans une logique d’installation rationnelle, appréciée lorsque les opérations de câblage, de remplacement ou d’intervention doivent rester rapides et claires.

Protection électrique et plage thermique étendue pour conditions d’utilisation exigeantes

Le module dispose d’une protection contre l’inversion de polarité, un point important sur les installations alimentées en courant continu. Sa plage de fonctionnement de -40 à +85 °C répond aux contraintes thermiques rencontrées sur les engins mobiles, véhicules spéciaux et équipements exposés à des conditions sévères. Son indice de protection IP20 indique une utilisation dans un volume technique ou un emplacement protégé, ce qui en fait une solution pertinente pour les systèmes embarqués intégrés dans un coffret, une console ou un compartiment électrique.
