Module PLC sur rail DIN réseau par courant porteur ZB100055

Module PLC sur rail DIN pour raccorder les bornes via le réseau électrique

Le module PLC sur rail DIN réseau par courant porteur ZB100055 permet d’acheminer la communication réseau vers les bornes Zaptec Pro en utilisant l’alimentation électrique existante en 230 V. Cette technologie CPL évite le déploiement d’un câblage Ethernet séparé jusqu’à chaque point de charge et simplifie l’architecture de raccordement dans les installations d’automatisme et d’infrastructure IRVE. Le module convertit une liaison Ethernet en signal transmis sur le réseau électrique, avec un format parfaitement adapté à une intégration en coffret.

Montage en tableau avec raccordement simple et lisible

Conçu pour une pose sur rail DIN, ce module de communication s’intègre facilement dans une armoire ou un coffret existant. Le raccordement réseau se fait par port Ethernet RJ45, tandis que l’alimentation doit être réalisée en monophasé L1-N-PE sous 230 V. Les bornes de connexion acceptent des conducteurs de 1,5 à 2,5 mm², ce qui facilite une mise en œuvre propre en tableau. Une protection 10 A est recommandée pour sécuriser l’alimentation du module et faciliter les opérations d’isolement ou de maintenance.

Solution CPL pensée pour les installations avec plusieurs bornes

Ce module PLC rail DIN est particulièrement intéressant lorsqu’il faut relier plusieurs bornes sans ajouter de réseau cuivre dédié sur tout le parcours. Il peut gérer jusqu’à 30 bornes sur un même module, ce qui en fait une solution pertinente pour les ensembles de recharge structurés. Pour conserver une bonne transmission du signal, la longueur maximale de câble conseillée est de 90 mètres. Dans les installations étendues, il peut être judicieux de répartir les circuits afin d’optimiser la communication entre les équipements.

Points d’installation à respecter pour une communication stable

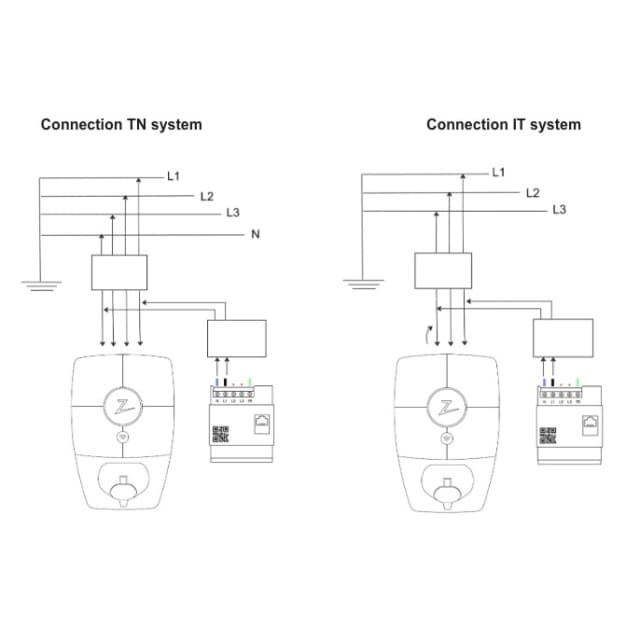

L’installation doit être réalisée avec attention sur la phase prévue, toujours en monophasé L1-N-PE, et non sur une autre combinaison de conducteurs. Le bon raccordement du conducteur de protection est important dans la transmission PLC, tout comme le respect d’un ordre de phase cohérent sur l’ensemble de l’installation. Pour un résultat homogène, le module gagne à être positionné de manière centrale par rapport aux bornes à desservir. En pratique, un module par circuit constitue une base de dimensionnement adaptée pour garder une communication claire entre le réseau et les points de charge.

Configuration rapide avec identification intégrée

Le module est prévu pour une mise en service simple grâce à l’application Zaptec et à l’identification par code QR présente sur l’appareil. Cette logique de configuration accélère l’association avec les bornes compatibles et limite les manipulations lors de la mise en service. Les modules fournis avec préconfiguration de chiffrement facilitent encore l’intégration dans une installation neuve ou en extension, avec un parcours de paramétrage plus direct sur site.

Lecture immédiate de l’état grâce aux voyants LED

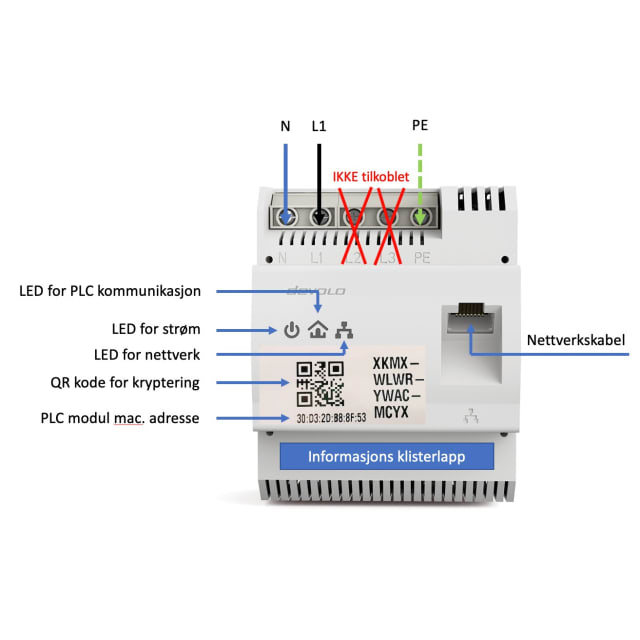

Les voyants LED en façade apportent une lecture rapide des états essentiels du module : présence d’alimentation, communication PLC et connexion réseau. Cet affichage visuel est utile aussi bien au moment du raccordement qu’en phase de contrôle ou de diagnostic. En un coup d’œil, l’installateur peut vérifier si le module est alimenté, s’il dialogue correctement sur le réseau CPL et si la liaison Ethernet vers l’infrastructure réseau est active.

Un module de communication discret et pertinent pour les coffrets techniques

Avec son format compact, sa finition blanche et son montage sur rail DIN, ce module de communication CPL s’intègre naturellement dans les environnements techniques où l’organisation du coffret compte autant que la fonction. Il répond à un besoin concret : relier efficacement les bornes à travers le réseau électrique existant, réduire le besoin en câblage de communication dédié et simplifier le raccordement d’automatisme dans les installations de recharge. C’est un accessoire technique particulièrement adapté aux projets où la clarté de câblage, la place disponible en tableau et la rationalisation des liaisons réseau sont des critères déterminants.
