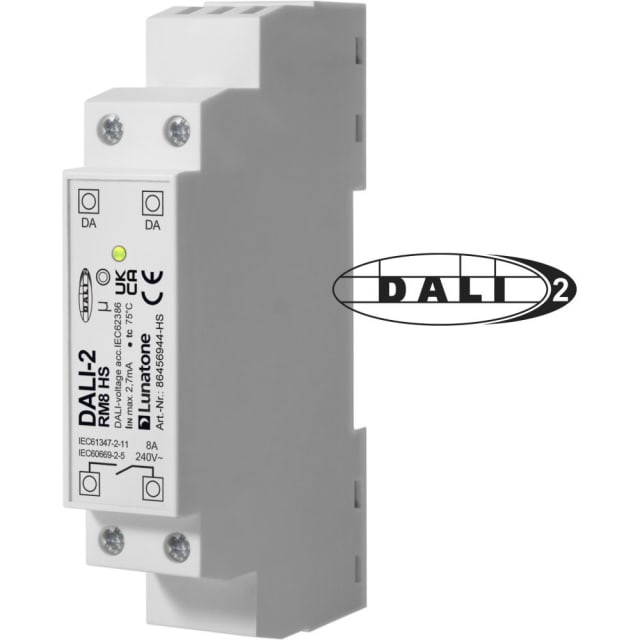

Module relais DALI-2 RM8 HS 86456944-HS

Module relais DALI-2 pour la commutation d’une charge marche/arrêt

Le module relais DALI-2 RM8 HS est conçu pour intégrer simplement une charge non gradable dans une installation pilotée par bus DALI. Il assure une fonction de commutation marche/arrêt sur 1 canal, avec 1 contact normalement ouvert, ce qui en fait une solution adaptée pour commander un circuit d’éclairage, un équipement auxiliaire ou une charge technique devant être pilotée depuis une architecture domotique ou d’éclairage centralisée.

Intégration directe dans un système DALI-2

Ce module s’adresse aux installations où il faut raccorder une charge classique à un environnement DALI-2 sans ajouter d’interface complexe. Avec 1 adresse DALI et une faible consommation sur le bus de 3,8 mA, il s’intègre proprement dans l’infrastructure existante. Il répond aux normes IEC 62386-102 et IEC 62386-208, ce qui correspond à un usage en environnement DALI-2 pour la fonction de commutation.

Commutation maîtrisée pour les charges d’éclairage et équipements associés

Le relais accepte une tension de commutation jusqu’à 277 V AC, avec un courant continu maximal de 8 A, un courant d’appel maximal de 40 A et une puissance nominale maximale de 1000 VA. Cette configuration le rend pertinent pour la commande de charges qui demandent une coupure nette et stable, tout en restant dans un format compact. Son contact 1 NO permet une logique simple et lisible au câblage comme à l’exploitation.

Passage au zéro pour une commutation plus propre

Le mode de commutation par passage au zéro est un point important pour les intégrateurs et installateurs recherchant une commande adaptée aux charges électriques sensibles aux à-coups de commutation. Ce principe permet une commutation au moment le plus favorable de la sinusoïde, ce qui convient particulièrement aux usages d’éclairage et contribue à une exploitation plus maîtrisée des équipements raccordés. Le temps de démarrage de 550 ms doit être pris en compte dans les scénarios de commande et les séquences d’activation.

Format rail DIN compact pour les coffrets et tableaux

Prévu pour un montage sur rail DIN, le module trouve naturellement sa place dans une armoire électrique, un coffret domotique ou un tableau de commande. Ses dimensions de 98 x 17,5 x 56 mm facilitent son implantation dans les espaces contraints, notamment lorsque plusieurs modules doivent cohabiter sur la même rangée. Ce format étroit est particulièrement intéressant pour optimiser l’encombrement dans les installations tertiaires ou résidentielles techniques.

Câblage simple et mise en œuvre adaptée au terrain

Le raccordement est prévu pour des conducteurs de 0,5 à 2,5 mm² avec un couple de serrage de 0,5 Nm, ce qui correspond à une mise en œuvre pratique pour les câblages de commande et d’alimentation courants en tableau. Cette plage de section permet de s’adapter à de nombreux schémas d’installation tout en gardant une connexion propre et soignée. Pour le choix du module, l’installateur bénéficie ainsi d’un produit orienté intégration, lisible au câblage et cohérent avec les habitudes de pose sur rail DIN.

Protection et conditions d’utilisation pour les environnements techniques intérieurs

Avec un indice de protection IP20 et une classe de protection II, ce module est destiné à une installation en environnement intérieur protégé, typiquement dans un coffret ou une enveloppe adaptée. Sa plage de température de service de -20 °C à +60 °C et sa température de stockage de -20 °C à +75 °C permettent son utilisation dans de nombreuses configurations techniques, y compris dans des locaux où les variations thermiques doivent être prises en compte dès la conception.
