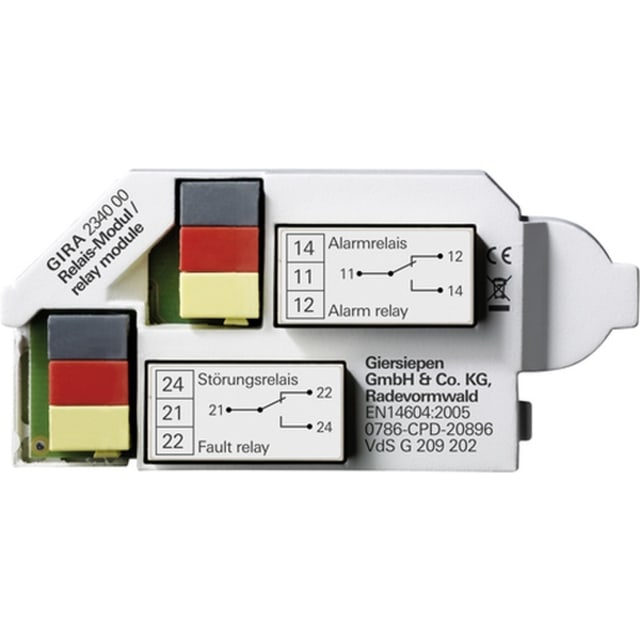

Module relais pour détecteur de fumée Dual 234000

Un module relais conçu pour étendre les fonctions du détecteur de fumée Dual

Le module relais pour détecteur de fumée Dual 234000 permet d’exploiter les informations d’alarme et de défaut du détecteur sur des équipements externes. Il s’enfiche directement sur l’interface du détecteur de fumée Dual Q et reste également compatible avec le détecteur Dual/VdS. Cette extension est particulièrement utile lorsqu’il faut reporter l’état du détecteur vers une signalisation complémentaire ou une commande technique.

Report d’alarme et de défaut vers des dispositifs externes

Ce module relais autorise la connexion de générateurs d’alerte externes comme un klaxon, un avertisseur sonore ou un voyant d’avertissement. En cas d’alarme locale ou d’alarme transmise par le réseau de détecteurs, le relais d’alarme commute. En cas de défaut du détecteur, par exemple lors d’un problème de pile, le relais de défaut commute également. Le produit répond ainsi à un besoin concret de report d’information vers d’autres organes de signalisation.

Deux sorties distinctes pour une gestion plus claire des états

Le module dispose d’un contact de sortie alarme et d’un contact de sortie défaut, tous deux de type inverseur libre de potentiel. Cette configuration facilite l’intégration dans une installation où il est nécessaire de différencier clairement une alerte incendie d’une information de maintenance ou de dysfonctionnement. Pour l’installateur, cela simplifie la logique de câblage et permet une exploitation plus précise des informations remontées par le détecteur.

Montage simple sans condamnation des bornes du détecteur

Le montage s’effectue par enfichage direct sur l’interface du détecteur de fumée, sans ajout de boîtier complexe ni adaptation particulière. Un point important pour l’intégration : les bornes de mise en réseau du détecteur restent utilisables lorsque le module est en place. Cela permet de conserver la fonction de liaison entre détecteurs tout en ajoutant la capacité de report par relais, ce qui est particulièrement intéressant sur les installations déjà prévues en interconnexion.

Caractéristiques électriques adaptées au report de signal

Le module relais est prévu pour une tension de commutation maximale de 30 V et un courant de commutation maximal de 1 A. Ses sorties libres de potentiel conviennent au pilotage ou au report d’état vers des équipements compatibles avec ce niveau de commutation. Le raccordement est prévu pour des conducteurs de 0,6 à 0,8 mm, ce qui correspond à un usage courant sur ce type d’accessoire de détection et facilite une mise en œuvre propre dans un câblage de signalisation.

Compatibilité utile en neuf comme en remplacement

Grâce à sa compatibilité avec le détecteur de fumée Dual Q et sa rétrocompatibilité avec les versions Dual/VdS, ce module constitue une solution pertinente aussi bien pour compléter une installation récente que pour maintenir une configuration existante. Il permet d’ajouter une fonction de report sans changer l’ensemble du système de détection, ce qui aide à conserver une architecture cohérente lorsqu’un besoin de signalisation externe apparaît.

Un accessoire technique pensé pour les installations de détection interconnectées

Ce module relais s’adresse aux projets où le détecteur de fumée ne doit pas uniquement avertir localement, mais aussi transmettre l’information à d’autres équipements. Il convient particulièrement aux configurations dans lesquelles une alarme commune, une remontée de défaut ou une signalisation à distance est attendue. Pour le professionnel comme pour l’acheteur averti, c’est un accessoire de détection incendie ciblé, utile pour rendre l’installation plus exploitable et mieux intégrée à son environnement technique.
