Câble d’installation XLPE LS0H 1kV vert 4x120mm²

Câble d’installation XLPE LS0H 1 kV 4×120 mm² pour réseaux fixes basse tension

Le câble d’installation XLPE LS0H 1 kV vert 4×120 mm² est conçu pour les alimentations fixes en basse tension nécessitant une section importante et une excellente tenue thermique. Sa construction à 4 conducteurs cuivre de 120 mm² permet d’assurer le transport de puissance sur des installations tertiaires, techniques ou industrielles, avec une tension nominale Uo/U de 0,6/1 kV. Ce câble convient particulièrement aux cheminements permanents où la robustesse électrique, la lisibilité des conducteurs et la maîtrise du comportement au feu sont des critères déterminants.

Isolation XLPE et gaine sans halogène pour une exploitation plus sûre

Chaque conducteur est isolé en polyéthylène réticulé (XLPE), un matériau apprécié pour sa tenue en température jusqu’à 90 °C au conducteur et sa bonne stabilité en service. La gaine extérieure en polyoléfine sans halogène limite les émissions corrosives en cas d’incendie et s’inscrit dans les environnements où la protection des personnes, des équipements et des locaux techniques impose un câble LS0H. Son classement de réaction au feu Cca-s1,d2,a1 indique un faible dégagement de fumée ainsi qu’une très faible acidité des fumées, ce qui en fait une solution adaptée aux bâtiments où la gestion du risque incendie est un point central.

Configuration 4 conducteurs cuivre classe 2 adaptée aux fortes sections

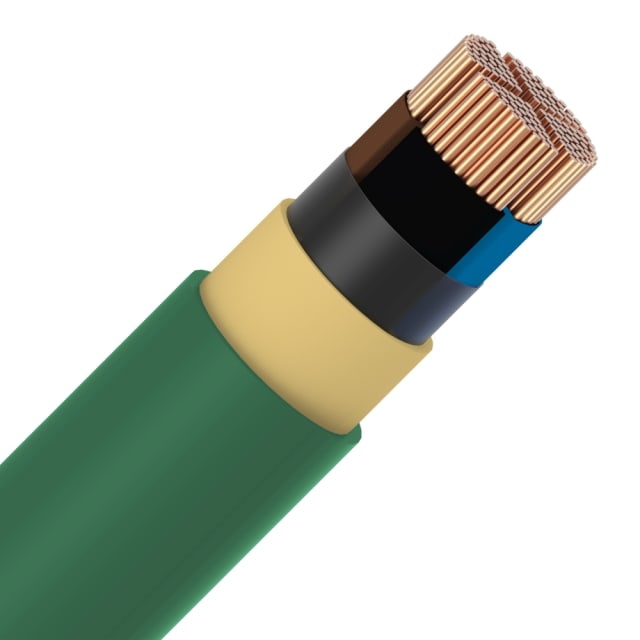

Ce câble intègre 4 conducteurs en cuivre nu, de classe 2 câblée, avec âme sectorale. Cette architecture est particulièrement intéressante sur les grandes sections, car elle permet d’optimiser l’encombrement global du câble tout en conservant de très bonnes performances de conduction. L’identification par couleur facilite le repérage lors du raccordement et du tirage. L’absence de conducteur de protection intégré doit être prise en compte dès la phase d’étude pour prévoir, si nécessaire, un conducteur de terre séparé selon l’architecture de l’installation.

Usage en pose fixe dans les bâtiments et cheminements techniques

Ce câble est destiné à une utilisation en installation fixe. Il trouve sa place dans les réseaux de distribution intérieure, les colonnes techniques, les liaisons d’armoires, les alimentations de tableaux et les circuits de puissance exigeants. Son format rond et son diamètre extérieur d’environ 40 mm permettent d’anticiper plus facilement les contraintes de passage dans les conduits, goulottes ou réservations. Il peut être posé dans des conditions de température comprises entre 0 et 60 °C, avec une plage de service statique de -20 à 80 °C.

Comportement au feu optimisé pour les environnements sensibles

Au-delà de sa conception sans halogène, ce câble d’installation 4×120 mm² est retardateur de flamme selon IEC 60332-1-2 ainsi que selon IEC 60332-3-24 catégorie C et IEC 60332-3-25 catégorie D. Il présente également un faible dégagement de fumée selon IEC 61034-2. Ces caractéristiques sont recherchées dans les zones à fréquentation importante, les circulations techniques, les bâtiments recevant du public, les ensembles tertiaires ou les infrastructures où la visibilité lors d’un départ de feu et la limitation des fumées agressives sont des paramètres essentiels.

Dimensions, rayon de courbure et contraintes de mise en œuvre

Avec un poids d’environ 5133 kg/km, ce câble est destiné à des chantiers où la logistique de manutention et les moyens de tirage doivent être correctement dimensionnés. Son rayon de courbure minimal admissible en utilisation stationnaire est de 480 mm, soit 12 fois son diamètre extérieur. Cette donnée est importante pour préparer les changements de direction, l’entrée dans les armoires et les zones de réserve. La résistance du conducteur à 20 °C de 0,153 Ohm/km permet également d’affiner les calculs de chute de tension et le dimensionnement des liaisons de puissance.

Un câble LS0H vert pensé pour l’identification et les projets techniques exigeants

Sa gaine extérieure verte apporte une identification visuelle immédiate sur chantier ou en local technique, utile lorsque plusieurs familles de câbles cohabitent. Ce câble sans armure, sans blindage et sans gaine protectrice additionnelle est à privilégier lorsque le cahier des charges vise avant tout une liaison de puissance fixe en 0,6/1 kV, avec isolation XLPE, enveloppe LS0H et classement CPR Cca. Pour les installateurs et bureaux d’études, il constitue une réponse pertinente dès lors que la priorité porte sur la distribution électrique, la tenue thermique et la limitation des fumées en cas d’incident.
