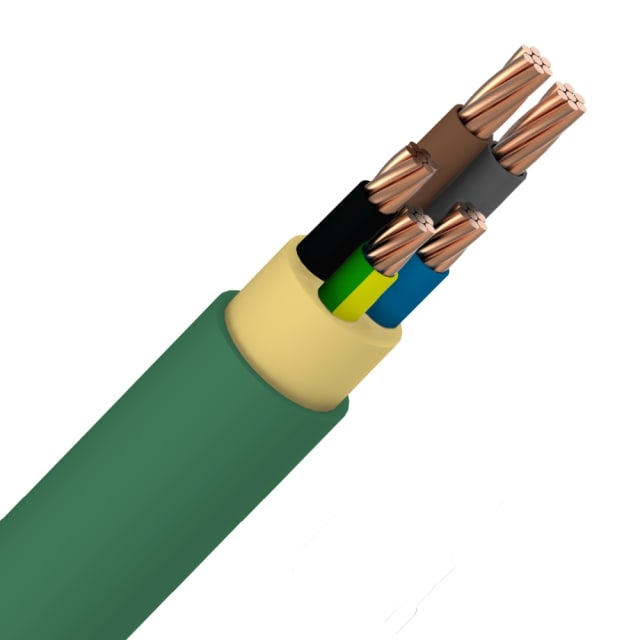

Câble d’installation XLPE LS0H 1kV vert 5G16mm² XGB

Câble d’installation XLPE LS0H 1kV 5G16 mm² pour alimentation fixe

Ce câble d’installation XGB 5G16 mm² est conçu pour les liaisons électriques fixes en 0,6/1 kV lorsque l’on recherche une section adaptée aux alimentations de puissance avec cinq conducteurs, dont un conducteur de protection. Sa construction ronde avec âme cuivre câblée classe 2 facilite l’intégration dans les installations de bâtiment, les cheminements techniques et les environnements nécessitant un câble robuste pour une pose durable. Le repérage par couleur des conducteurs simplifie l’identification au moment du raccordement et rend le câblage plus lisible sur chantier comme en maintenance.

Isolation XLPE et gaine LS0H pour une installation orientée sécurité incendie

L’association d’une isolation en XLPE et d’une gaine extérieure en polyoléfine sans halogène répond aux besoins des installations où le comportement au feu et la limitation des émissions sont des critères importants. Ce câble bénéficie d’un classement Cca-s1,d2,a1, avec faible dégagement de fumée et absence d’halogènes selon les références indiquées. En pratique, cela en fait une solution pertinente pour les zones intérieures fréquentées, les circulations techniques, les bâtiments tertiaires ou les infrastructures où l’on souhaite limiter les fumées opaques et les gaz corrosifs en cas d’échauffement ou de départ de feu.

Section 16 mm² et conducteurs cuivre pour les circuits exigeants

Avec une section nominale de 16 mm² sur chacun de ses cinq conducteurs, ce câble répond aux besoins des circuits d’alimentation demandant une capacité de transport de courant supérieure à celle des sections plus courantes. L’âme en cuivre nu offre une excellente conductivité, avec une résistance du conducteur de 1,15 Ohm/km à 20 °C. Cette configuration convient particulièrement aux alimentations triphasées avec terre, aux départs vers tableaux secondaires, aux équipements techniques, aux moteurs ou aux installations nécessitant une section homogène sur l’ensemble des conducteurs actifs et de protection.

Utilisation en pose fixe dans les bâtiments et environnements techniques

Ce câble XGB est prévu pour une utilisation stationnaire, en intérieur comme en environnement humide, selon les conditions compatibles avec une pose fixe. Sa plage de température de service statique de -20 à 80 °C et sa température maximale admissible au conducteur de 90 °C permettent de l’employer dans de nombreuses configurations d’installation. Il trouve sa place dans les locaux techniques, gaines, chemins de câbles, structures métalliques et distributions de puissance où un câble d’installation sans halogène est recherché pour une alimentation stable et durable.

Comportement mécanique adapté aux cheminements courants

Avec un diamètre extérieur approximatif de 21,5 mm, ce câble conserve une géométrie ronde pratique à tirer et à positionner dans les parcours de pose. Son rayon de courbure minimal de 12 fois le diamètre, soit 258 mm en usage fixe, doit être pris en compte pour préparer correctement les passages, les coudes et les réserves dans les armoires ou coffrets. Son poids d’environ 1084 kg/km renseigne utilement sur la manutention, le supportage et l’organisation de chantier, notamment pour les longues longueurs ou les installations collectives.

Repérage 5G et gaine verte pour identifier rapidement la bonne configuration

La configuration 5G16 indique la présence de cinq conducteurs, avec conducteur de protection intégré, ce qui convient aux alimentations nécessitant trois phases, un neutre et une terre. La gaine extérieure verte permet un repérage visuel immédiat du type de câble dans les stocks, sur les tourets ou au sein des cheminements techniques. Pour les installateurs, cette identification rapide aide à limiter les erreurs de sélection entre variantes proches et à gagner du temps lors de la préparation des départs et des raccordements.

Un câble sans armure ni blindage pensé pour les réseaux d’énergie basse tension

Ce modèle est un câble d’installation non armé, sans blindage, sans gaine de plomb et sans conducteur concentrique. Il est donc destiné avant tout au transport d’énergie en basse tension plutôt qu’aux applications nécessitant une protection électromagnétique spécifique ou une résistance mécanique renforcée par armure. Cette conception le rend particulièrement adapté aux distributions électriques classiques en bâtiment et en environnement technique, lorsque l’objectif est de disposer d’un câble 1 kV sans halogène, simple à intégrer dans une architecture d’installation fixe.
