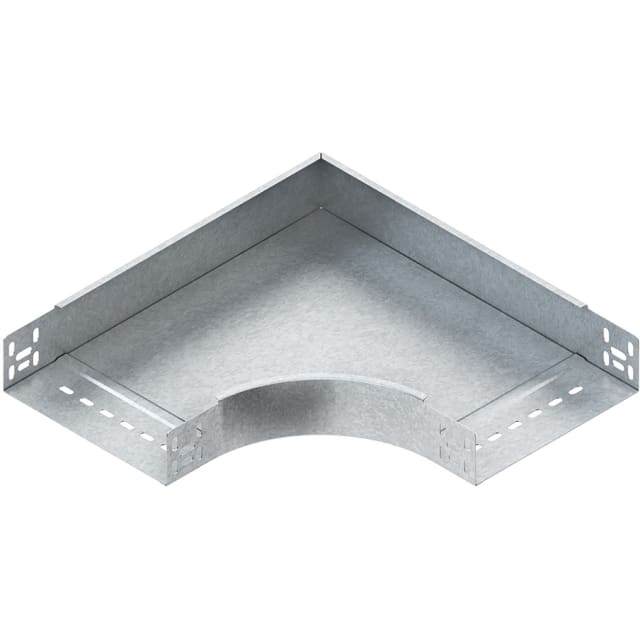

Courbe horizontale 90° pour chemin de câbles RES 60.300

Courbe horizontale 90° conçue pour le chemin de câbles RES 60.300

Cette courbe horizontale 90° est destinée aux changements de direction sur chemin de câbles de hauteur 60 mm et de largeur 300 mm. Elle permet de réaliser un angle propre et continu dans le plan horizontal, sans rupture brutale du tracé. Sa conception en coude rigide avec courbure lisse facilite l’intégration dans une ligne de cheminement structurée, notamment lorsque le passage des câbles doit rester ordonné dans les zones techniques, tertiaires ou industrielles.

Changement de direction net sans casser le rayon de passage

Grâce à son angle de 90° et à son rayon intérieur de 138 mm, cette courbe accompagne le changement d’orientation de manière plus progressive qu’un assemblage improvisé. Ce profil est particulièrement utile pour préserver un cheminement cohérent des câbles et éviter les transitions trop sèches dans les virages. La courbure lisse contribue aussi à garder une continuité visuelle et fonctionnelle sur l’installation.

Format 60 x 300 mm adapté aux chemins de câbles de même section

Le produit est prévu pour s’associer à un caniveau ou chemin de câbles de 60 mm de hauteur et 300 mm de largeur. Ce format permet de conserver la même section sur toute la déviation, sans réduction ni adaptation hasardeuse. Pour l’installateur, cela simplifie la lecture du projet, le respect du tracé et l’assemblage des accessoires de la même gamme.

Raccordement intégré pour une mise en œuvre plus directe

Cette version intègre son système de raccordement, ce qui facilite l’assemblage avec les éléments de chemin de câbles compatibles. Ce principe permet de gagner en lisibilité au montage et de limiter les opérations annexes lors de la pose. L’ensemble est conçu pour s’insérer dans une continuité de ligne avec une approche plus rapide et plus propre sur chantier.

Construction en acier galvanisé en continu pour les environnements techniques

Fabriquée en acier avec traitement de surface galvanisé en continu de type sendzimir, cette courbe est pensée pour les usages courants en installation électrique technique. Son épaisseur de matière de 0,9 mm apporte une structure adaptée à ce type d’accessoire de dérivation. L’exécution sans couvercle, sans perforation de fond et sans poinçonnage latéral répond à une configuration sobre, dédiée à la continuité du cheminement plutôt qu’à des fonctions additionnelles.

Configuration lisse sans perforation pour un tracé sobre et homogène

Le fond non perforé et l’absence de poinçonnage sur les côtés donnent à cette courbe une géométrie continue, en cohérence avec certaines installations où l’on recherche un passage régulier et une finition homogène sur l’ensemble du réseau de chemin de câbles. Cette exécution convient particulièrement lorsque la régularité du parcours et la continuité des lignes priment dans le choix des accessoires.

Compatible avec des usages exigeant le maintien de fonction

Cette courbe est indiquée comme adaptée au maintien de fonction, un point important dans les installations où la continuité du cheminement doit s’inscrire dans une conception technique spécifique. Elle supporte par ailleurs une plage de température d’usage de -20 à 120 °C, ce qui permet son intégration dans de nombreux environnements d’exploitation intérieure ou technique selon les contraintes du projet.
