Étrier ouvert de fixation ZCB 200

Étrier ouvert de fixation pour suspension centrale de chemins de câbles

L’étrier ouvert de fixation ZCB 200 est conçu pour la mise en œuvre de supports de câbles en configuration murale ou suspendue, avec un angle de 90°. Sa géométrie permet de créer un point de reprise net et fonctionnel pour les installations de cheminement électrique, notamment lorsque l’on recherche une fixation simple à intégrer dans un ensemble de supportage. Ce modèle convient aux largeurs de système de support de câble de 50 à 200 mm, ce qui le rend adapté à de nombreuses configurations sur chantier.

Format 210 x 160 mm pour une intégration claire et efficace

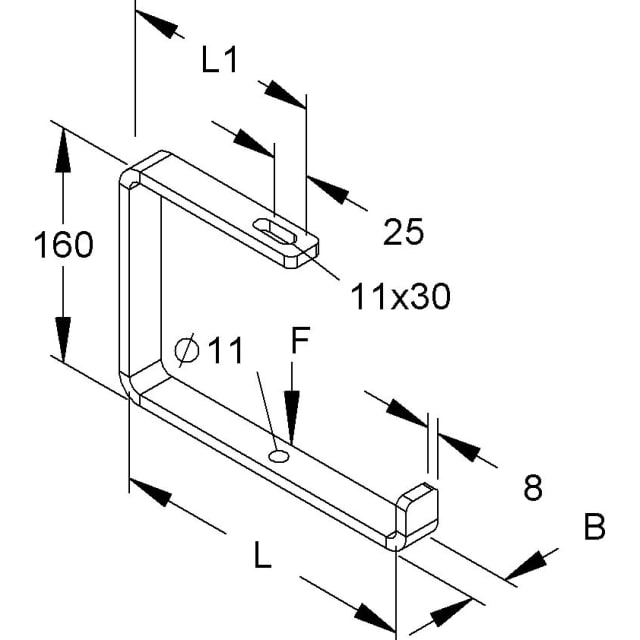

Avec une longueur de 210 mm, une hauteur de 160 mm et une largeur de 25 mm, cet étrier ouvert présente un encombrement maîtrisé pour accompagner le support des chemins de câbles sans complexifier la pose. Son format facilite la lecture de l’installation et le positionnement dans des zones techniques où la précision d’implantation est importante. L’angle à 90° contribue à une reprise de charge cohérente dans les montages de console murale et à manche.

Structure en acier galvanisé à chaud pour environnements techniques exigeants

Fabriqué en acier avec traitement de surface galvanisé à chaud, ce support est pensé pour les environnements d’installation où la tenue de la protection de surface est un critère important. Ce type de finition est particulièrement pertinent pour les infrastructures techniques, les locaux industriels, les circulations de réseaux et les zones où l’on attend une bonne résistance aux contraintes d’exploitation courantes. Il constitue ainsi une solution adaptée aux installations de câblage nécessitant un accessoire de fixation métallique robuste dans le temps.

Charge admissible de 600 N pour le supportage des réseaux

Le ZCB 200 admet une charge maximale de travail de 600 N selon l’IEC 61537. Cette valeur permet de l’intégrer dans des montages de supportage de chemins de câbles en tenant compte du dimensionnement global de l’installation et de la qualité de l’ancrage au support. Pour l’installateur, cela apporte un repère technique clair pour sélectionner un étrier de fixation cohérent avec la charge à reprendre et avec la largeur du système de cheminement prévu.

Compatible avec une large plage de chemins de câbles

Grâce à sa compatibilité avec des largeurs de support de câble allant de 50 à 200 mm, cet étrier ouvert répond à des besoins variés en distribution électrique. Il peut être retenu aussi bien pour des parcours compacts que pour des cheminements plus développés, tout en conservant une logique de montage homogène sur l’ensemble du projet. Cette polyvalence est utile pour standardiser les accessoires de fixation sur une opération neuve, une extension ou une maintenance d’installation existante.

Plage de température d’usage de -20 à 120 °C

Ce modèle est donné pour une température d’usage comprise entre -20 et 120 °C. Cette plage permet son emploi dans de nombreux contextes techniques où les écarts thermiques doivent être pris en compte dans le choix des composants de supportage. Pour les professionnels, c’est un point utile afin de conserver la cohérence entre les accessoires de fixation, le chemin de câbles et les conditions réelles d’exploitation du site.

Un choix pertinent pour les travaux d’installation, fixation et raccordement

Dans l’univers des chemins de câbles, cet étrier ouvert de fixation apporte une réponse concrète aux besoins de pose structurée des réseaux. Il s’adresse aux installateurs recherchant un accessoire dédié au supportage, facile à intégrer dans une logique d’installation, de fixation et de raccordement. Son positionnement technique, ses dimensions clairement définies et sa capacité de charge en font une pièce adaptée aux montages professionnels où la lisibilité de la solution de support est essentielle.
