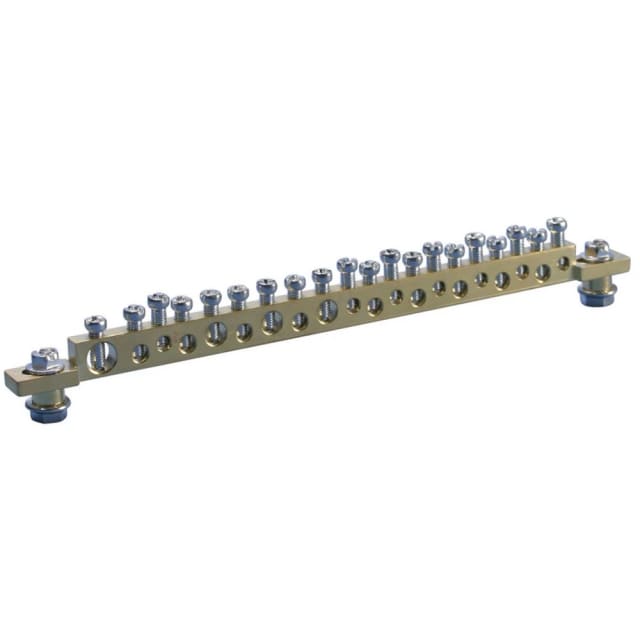

Barre de mise à la terre EB 22 568662

Barre de mise à la terre conçue pour le raccordement des conducteurs de protection

Cette barre de mise à la terre EB 22 est destinée à centraliser les raccordements de terre dans une installation électrique. Son format allongé de 215 mm permet d’organiser proprement les connexions sur un même support, avec une lecture visuelle claire des départs et un serrage accessible sur toute la longueur. Elle convient aux besoins de distribution de terre là où plusieurs conducteurs doivent être repris sur une barrette unique.

Configuration 20 raccordements pour une distribution de terre structurée

Le produit offre 20 raccordements de conducteurs circulaires au total, ce qui facilite la reprise de plusieurs liaisons de protection sur un seul point. La répartition annoncée permet d’accueillir différents types de sections rigides, avec notamment 9 raccordements jusqu’à 6 mm², 3 jusqu’à 16 mm² et 1 jusqu’à 25 mm². Cette configuration est particulièrement utile pour les tableaux, coffrets, armoires et ensembles de raccordement où la mise à la terre doit rester lisible et rationnelle.

Compatibilité avec plusieurs formats de conducteurs ronds

En complément des connexions pour conducteurs rigides, cette barrette de terre accepte aussi plusieurs raccordements pour conducteurs ronds dédiés, avec 3 logements pour rond 8 mm, 3 pour rond 10 mm et 3 pour rond 8-10 mm. Ce niveau de compatibilité apporte davantage de souplesse lors de l’intégration dans des installations techniques où coexistent différents modes de liaison à la terre.

Rail de contact en laiton pour un assemblage technique simple et direct

Le rail de contact est en laiton, avec une surface non traitée. Ce choix de matériau est adapté aux accessoires de mise à la terre recherchant une solution de raccordement directe, sans habillage superflu. La borne est en acier avec une finition zinguée galvaniquement, ce qui contribue à une tenue mécanique adaptée au serrage des conducteurs et au maintien de l’ensemble dans le temps d’usage normal de l’installation.

Construction fixe sans capot pour un accès rapide aux points de serrage

Cette barre de mise à la terre adopte une construction fixe et un modèle sans capot. Ce type d’exécution permet un accès immédiat à chaque point de connexion lors du câblage, des extensions ou des opérations de contrôle. Pour l’installateur, cela simplifie le repérage des conducteurs et accélère les interventions dans les ensembles où l’accessibilité de la terre doit rester pratique.

Format compact et faible hauteur pour l’intégration en coffret

Avec une longueur de 215 mm, une largeur de 215 mm et une hauteur de seulement 13 mm, cette barrette de mise à la terre se prête bien à une implantation dans les espaces techniques où l’encombrement doit rester maîtrisé. Son profil bas facilite l’intégration dans de nombreux coffrets et zones de raccordement, tout en conservant une bonne accessibilité aux vis de connexion.

Une solution adaptée aux besoins de mise à la terre en installation électrique

Cette barre de mise à la terre répond aux usages courants de raccordement dans les applications d’installation, de fixation et de raccordement liées à la mise à la terre. Elle convient lorsque l’objectif est de regrouper plusieurs conducteurs de protection sur une barrette unique, avec une organisation claire du câblage et une compatibilité étendue sur les sections et formats de conducteurs les plus fréquemment rencontrés.
