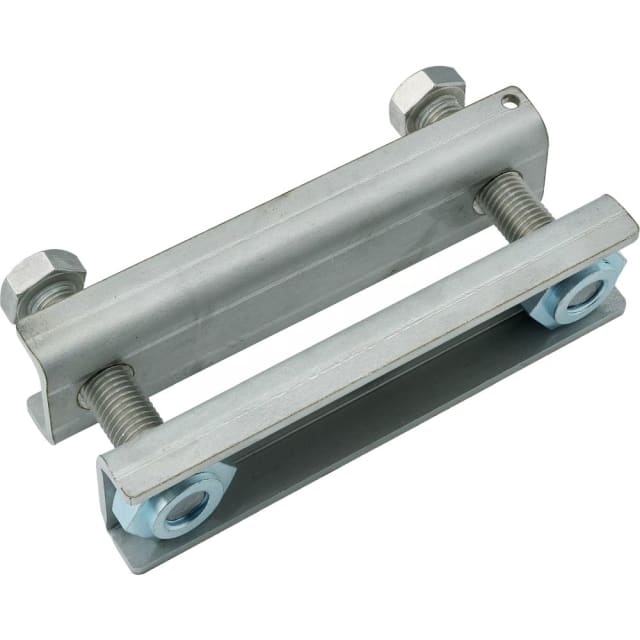

Serre-barre HCBC 120 pour plage 110 à 120 mm 508193

Serre-barre HCBC 120 pour raccordement FleXbus sur plages 110 à 120 mm

Le serre-barre HCBC 120 est un accessoire de raccordement conçu pour la connexion des conducteurs FleXbus sur des plages de transformateurs ou d’autres sources de courant, dans une plage de largeur de 110 à 120 mm. Cette version correspond au format 120 mm x 180 mm et s’intègre dans les installations de distribution électrique où le raccordement sur plage doit être réalisé sans perçage, avec une mise en œuvre nette et adaptée aux fortes intensités.

Conçu pour les jeux de barres et adaptations sur site

Ce modèle est particulièrement intéressant lorsque l’installation impose une adaptation directe sur site. Il permet de raccorder les conducteurs FleXbus sur une plage existante sans opération de perçage, ce qui simplifie le travail en tableau, en armoire ou au voisinage d’un transformateur. Son usage s’inscrit naturellement dans les applications de distribution, de coffrets de puissance et d’accessoires de câblage pour tableaux.

Pression de contact régulière pour une connexion maîtrisée

La conception rigide du serre-barre HCBC 120 est pensée pour assurer une pression de contact homogène. Ce point est essentiel dans les ensembles de raccordement à forte puissance, car il favorise une liaison mécanique stable entre le conducteur FleXbus et la plage à raccorder. Pour l’installateur, cela apporte une solution claire lorsqu’il faut maintenir un serrage cohérent sur une largeur de plage précise.

Montage rapide avec écrou autobloquant serti

Le serre-barre est prévu pour une installation rapide et pratique. Il dispose d’un écrou autobloquant serti qui facilite le montage tout en apportant une meilleure tenue face aux vibrations. Dans un environnement de tableau ou de distribution, ce détail de conception contribue à rendre l’assemblage plus fluide, notamment lors des opérations de préparation, d’ajustement ou de remplacement d’un accessoire de raccordement.

Adapté aux fortes puissances avec construction en acier inoxydable amagnétique

Le HCBC 120 est fabriqué en acier inoxydable amagnétique, un choix particulièrement adapté aux raccordements de fortes puissances afin de limiter la formation de champs magnétiques. Cette caractéristique le destine aux architectures de distribution d’énergie où les contraintes électriques et mécaniques exigent un accessoire spécifiquement prévu pour ce type d’environnement, et non une pièce de fixation standard.

Point de prise de tension intégré pour une intégration plus fonctionnelle

Ce serre-barre intègre un point de raccordement pour la prise de tension. Cet apport est utile dans les configurations où l’on souhaite conserver une organisation propre du raccordement tout en ajoutant la fonctionnalité nécessaire au contrôle ou à l’exploitation de l’installation. Le produit ne se limite donc pas à un simple rôle de maintien, mais participe aussi à une intégration plus complète de la liaison sur plage.

Conditions d’utilisation à prévoir lors du montage

Pour le raccordement des conducteurs FleXbus, l’utilisation du serre-barre HCBC doit se faire avec la plaque de maintien HCBC associée. En cas d’entrée horizontale des conducteurs FleXbus, un prolongateur doit également être ajouté entre la plage d’alimentation et le serre-barre. Il convient aussi de respecter les distances d’isolement prévues par l’application ; lorsque cette contrainte ne peut pas être tenue, l’ajout d’un matériau isolant ou d’un cache de protection adapté peut être nécessaire selon la configuration de l’ensemble.

Un accessoire pertinent pour tableaux, protections et distribution électrique

Dans une boutique de matériel électrique, le serre-barre HCBC 120 trouve pleinement sa place parmi les accessoires de raccordement pour tableaux, rails, peignes et accessoires de câblage. Il répond à un besoin précis : raccorder des conducteurs FleXbus sur une plage de 110 à 120 mm avec une solution dédiée, pensée pour la puissance, l’intégration et la facilité de pose. C’est un choix pertinent pour les professionnels qui recherchent un accessoire compatible avec une architecture de distribution structurée et exigeante.
