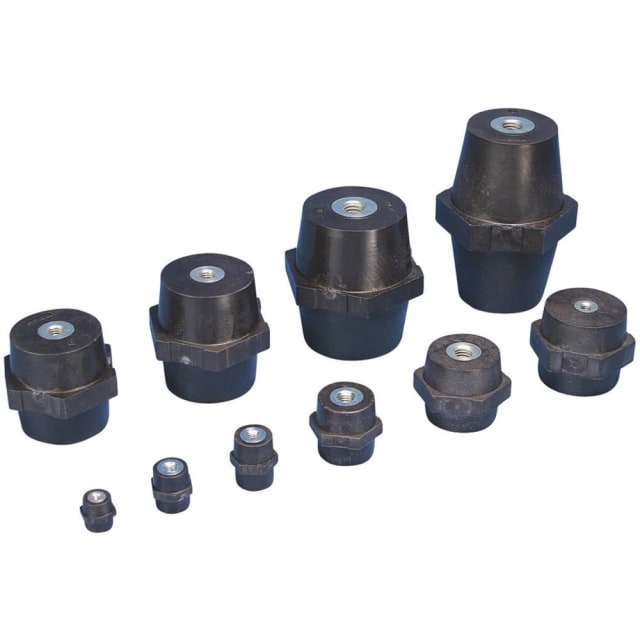

Isolateur électrique ISO TP 30M6 548440

Isolateur électrique ISO TP 30M6 pour fixation et séparation sous tension

L’isolateur électrique ISO TP 30M6 est conçu pour assurer le maintien mécanique et l’isolement de pièces conductrices dans les ensembles électriques basse tension. Son format compact en fait une solution adaptée aux montages où l’encombrement doit rester maîtrisé, tout en conservant une tenue électrique élevée. Il convient particulièrement aux applications de support de barres, de points de raccordement, de jeux de barres et d’éléments conducteurs à isoler du châssis ou du fond de coffret.

Format 30 mm avec filetage métrique M6 pour un montage simple

Ce modèle dispose d’un corps de 30 mm de hauteur, d’un diamètre extérieur de 26 mm et d’une largeur hexagonale de 30 mm, ce qui facilite son intégration dans des montages compacts. Son filetage métrique M6 avec hauteur de filetage de 8 mm permet un assemblage précis avec la visserie compatible. Cette configuration est bien adaptée aux fixations de conducteurs, platines ou petites barres de distribution nécessitant un point d’appui isolé et stable.

Tenue électrique adaptée aux environnements de distribution et de raccordement

L’ISO TP 30M6 est donné pour une tension assignée de 1000 V en AC et 1500 V en DC. Ces valeurs le rendent pertinent pour les armoires, coffrets, équipements de raccordement et dispositifs de répartition où l’isolement des parties actives doit être assuré de manière nette. Il aide à organiser les liaisons électriques tout en maintenant une séparation efficace entre les éléments sous tension et leur support.

Résistance mécanique pensée pour les efforts de maintien

Au-delà de sa fonction d’isolation, cet isolateur est conçu pour reprendre les contraintes mécaniques courantes d’un montage électrique. Il présente une résistance à la traction de 600 daN et une résistance en flexion de 300 daN. Ces caractéristiques le destinent aux assemblages qui exigent un bon maintien des pièces conductrices, notamment lorsque les connexions, les barres ou les accessoires fixés exercent une charge permanente sur le point d’appui.

Corps en polyamide renforcé fibre de verre pour une meilleure tenue d’usage

Le matériau principal est un polyamide renforcé fibre de verre, choisi pour offrir une bonne rigidité dans un volume réduit. Cette conception permet de combiner isolation électrique et comportement mécanique adapté aux montages techniques. La présence d’inserts métalliques filetés simplifie l’assemblage et sécurise la fixation des éléments associés, tout en conservant un isolant compact, propre à installer et pratique à intégrer dans un coffret ou sur une platine.

Comportement thermique et sécurité matière pour installations exigeantes

Cet isolateur peut être utilisé dans une plage de température de service allant de -40 °C à +130 °C, ce qui facilite son emploi dans des environnements techniques variés. Sa classe d’inflammabilité UL 94 V-0 constitue un point important pour les intégrations dans lesquelles le choix des matériaux compte dans la maîtrise du comportement au feu. Le produit est également sans halogène et conforme RoHS, des critères appréciés pour les installations modernes et les sélections de composants orientées compatibilité matière.

Un choix pertinent pour coffrets, barres et points de connexion isolés

L’isolateur électrique ISO TP 30M6 répond aux besoins des professionnels recherchant un support isolant compact pour la fixation et le raccordement. Il trouve naturellement sa place dans les coffrets électriques, ensembles de distribution, montages sur châssis et applications de séparation entre parties conductrices et structure porteuse. Son équilibre entre dimensions maîtrisées, filetage M6, tenue mécanique et performances d’isolement en fait une solution adaptée aux montages propres, lisibles et techniquement cohérents.
