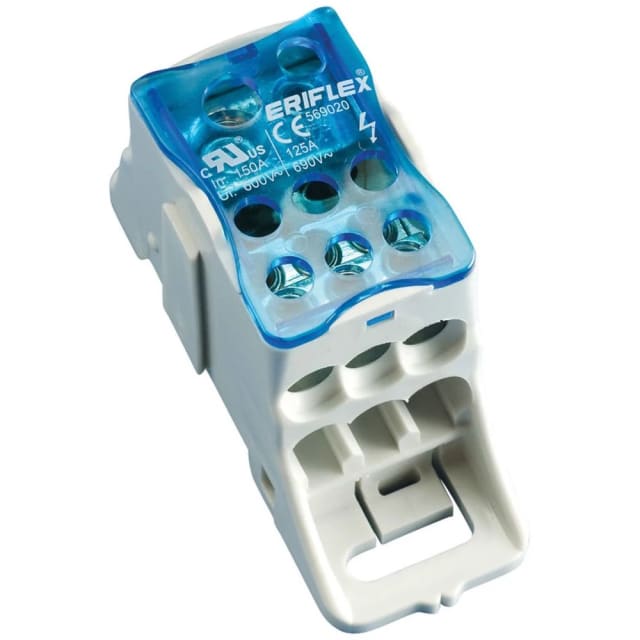

Répartiteur unipolaire 125A sur rail DIN 569020

Répartiteur unipolaire 125A pour distribution claire et compacte

Ce répartiteur unipolaire 125A sur rail DIN est conçu pour organiser la distribution de puissance dans un tableau électrique de manière nette et lisible. Son format compact facilite l’intégration dans les coffrets et armoires lorsque l’espace disponible doit être optimisé sans compliquer le câblage. En un seul point, il permet de reprendre une alimentation et de la redistribuer proprement vers plusieurs départs.

Montage sur rail DIN pratique pour tableaux et coffrets

Prévu pour une installation sur rail DIN, ce répartiteur s’intègre facilement dans les ensembles de distribution et de protection. Ce type de fixation simplifie l’implantation dans le tableau et permet une disposition cohérente avec les autres appareillages modulaires. C’est une solution particulièrement adaptée aux montages où l’on recherche un cheminement de conducteurs plus structuré et un repérage plus immédiat des connexions.

Capacité 125A adaptée aux circuits de répartition de puissance

Avec un courant nominal maximum de 125 A, ce bornier de répartition répond aux besoins des installations nécessitant une distribution centralisée de l’alimentation sur un pôle. Il convient aux applications de tableau où il faut regrouper et répartir des départs en conservant une architecture de câblage propre. Son usage est pertinent pour les ensembles de distribution électrique demandant une solution compacte entre l’arrivée et les départs.

Raccordement compatible avec plusieurs sections de conducteurs

Ce modèle accepte des conducteurs rigides ou multifilaires de 2,5 à 16 mm², ainsi que des conducteurs souples avec embout de 2,5 à 16 mm². Cette plage de sections apporte une vraie souplesse au moment du câblage, aussi bien pour des départs de petite section que pour des liaisons plus conséquentes. L’installateur peut ainsi conserver une continuité logique dans son tableau sans multiplier les accessoires de transition.

Format compact pour implantation soignée dans le tableau

Avec une hauteur de 77 mm, une largeur de 29 mm et une profondeur de 46 mm, ce répartiteur unipolaire 125A reste facile à positionner dans les coffrets où chaque module utile compte. Son encombrement mesuré aide à préserver une implantation aérée, à améliorer l’accessibilité au câblage et à limiter les croisements inutiles entre conducteurs. C’est un point important pour obtenir un tableau plus propre à câbler et plus simple à exploiter.

Distribution unipolaire dédiée sans rail neutre ni PE intégré

Ce répartiteur est un modèle 1 pôle, sans rail N et sans rail PE intégrés. Il est donc parfaitement adapté lorsque la répartition recherchée concerne uniquement un conducteur de phase ou une fonction de distribution unipolaire spécifique dans le tableau. Cette configuration permet de composer l’ensemble de distribution au plus juste, en ajoutant séparément les éléments neutre et terre selon l’architecture réelle de l’installation.

Une solution utile pour rationaliser le câblage de départs

Dans un tableau de répartition, ce type de bornier permet de gagner en lisibilité et en efficacité lors de la mise en œuvre. Il contribue à mieux regrouper les départs, à limiter les raccordements improvisés et à conserver une organisation plus professionnelle des conducteurs. Pour l’achat, c’est un choix pertinent si vous recherchez un répartiteur unipolaire 125A sur rail DIN capable de combiner compacité, capacité de raccordement et intégration simple dans les équipements de distribution électrique.
