Éclisse articulée pour échelle à câbles 60 mm 6208941
67.60€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 67.60€ | 0% |
| 3-5 | 66.25€ | 2% |
| 6-10 | 65.57€ | 3% |
| 11+ | 64.90€ | 4% |

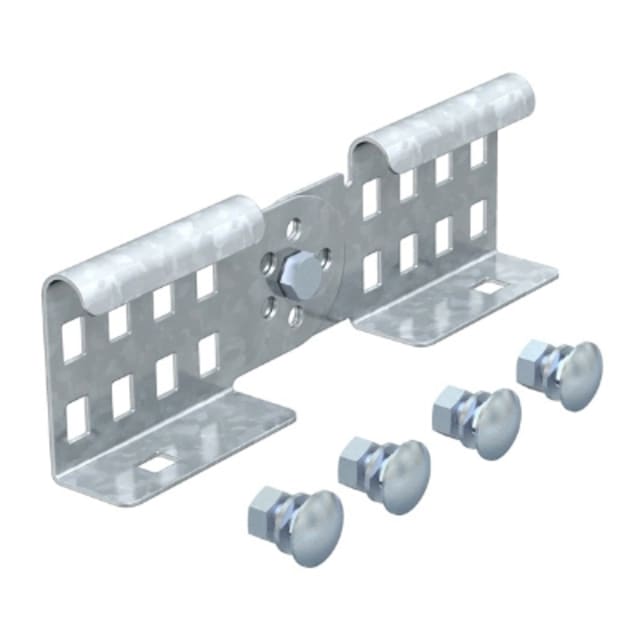

Éclisse articulée pour échelles à câbles de 60 mm
L’OBO Bettermann LGVG 60 FS référence 6208941 relie deux tronçons ou une pièce de forme d’une échelle à câbles de 60 mm de hauteur latérale. Elle se place à l’extérieur des longerons compatibles. Cette variante est spécifique aux échelles à câbles et ne convient pas aux chemins de câbles en tôle ou en fil.
Angle vertical réglable pour suivre le parcours
L’articulation permet d’adapter l’angle dans le plan vertical afin de créer une montée, une descente ou un raccord avec une pièce de forme. Elle ne constitue pas une charnière horizontale. L’angle doit rester compatible avec le rayon de courbure et le maintien des câbles, sans créer d’arête ni de compression excessive.
Assemblage vissé assurant la liaison équipotentielle
La continuité électrique de la liaison équipotentielle est assurée par le raccordement vissé lorsque les surfaces, vis et couples respectent la documentation OBO. Les pièces doivent être correctement serrées de part et d’autre de l’articulation. Une peinture, de la corrosion ou un mauvais contact peut imposer une mesure complémentaire de continuité après montage.
Acier galvanisé en continu pour les environnements compatibles
L’éclisse en acier de 1,5 mm reçoit une galvanisation en bande selon DIN EN 10346. Cette finition convient aux ambiances prévues pour les systèmes FS, mais ne doit pas être confondue avec une galvanisation à chaud après fabrication ou de l’inox. L’environnement réel détermine la protection anticorrosion nécessaire à l’ensemble du cheminement.
Longueur de 210 mm pour répartir les efforts
La pièce mesure environ 210 mm de long et 28 mm de large afin de reprendre la liaison sur une zone suffisante du longeron. Les fixations recommandées sont choisies dans le système OBO. Cette éclisse n’est pas déclarée pour le maintien de fonction ; un parcours coupe-feu requiert les composants spécifiquement homologués.
Documentation PDF
Caractéristiques techniques
| Modèle | raccord longitudinal et angulaire |
|---|---|
| Charnière horizontale | non |
| Matière | acier |
| Charnière verticale | oui |
| type de traitement de la surface | galvanisé en continu (sendzimir) |
| Type de raccordement | raccord à visser |
| adapté à une échelle de câble | oui |
| adapté à un caniveau à grille | non |
| adapté à un caniveau de câble | non |
| Longueur | 210 mm |
| adapté au maintien de fonction | non |
| Acier inoxydable, décapé | non |
| convient à la hauteur du système de gestion des câbles | 60 mm |
| Qualité de matière | autre |
Produits de la même marque dans la catégorie la plus précise
À quoi sert l’éclisse articulée pour échelle à câbles 60 mm 6208941 ?
Elle sert à raccorder des échelles à câbles et des pièces de forme de hauteur 60 mm, avec une liaison articulée permettant un raccord longitudinal et angulaire. Elle est prévue pour une échelle à câbles, pas pour un chemin de câbles ou un caniveau à grille.
Cette éclisse est-elle compatible avec une échelle à câbles de 60 mm ?
Oui, elle est conçue pour les systèmes de support de câbles de 60 mm de hauteur et pour les échelles à câbles correspondantes.
Peut-on régler l’angle lors de l’installation ?
Oui, il s’agit d’une éclisse articulée avec charnière verticale. Elle permet donc un ajustement en vertical lors du montage. Elle ne dispose pas de charnière horizontale.
Comment se fixe cette éclisse sur l’échelle à câbles ?
Le raccordement est à visser. Le serrage boulonné assure la liaison mécanique entre les éléments.
De quelle matière et finition est-elle fabriquée ?
Elle est en acier, avec une surface galvanisée en continu (sendzimir).
Quelles sont ses dimensions principales ?
La longueur est de 210 mm et la hauteur de système compatible est de 60 mm.
