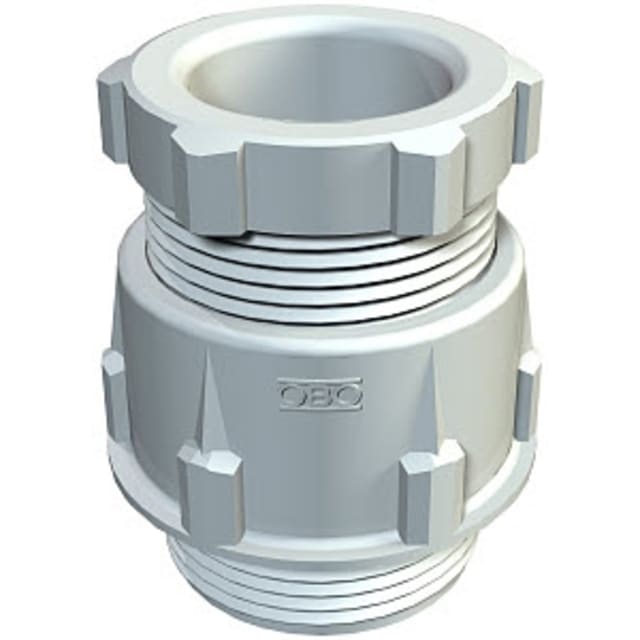

Presse-étoupe conique PG21 gris clair polystyrène 2036215

Presse-étoupe conique PG21 pour passage de câble en enveloppe et coffret

Ce presse-étoupe conique PG21 gris clair est conçu pour assurer le passage propre d’un câble à travers une paroi, un coffret ou une enveloppe tout en maintenant une bonne étanchéité au point de raccordement. Sa forme droite standard de type A convient aux montages courants en installation électrique, notamment lorsque l’on recherche une solution simple pour guider un câble rond dans un perçage compatible avec un filetage PG21.

Filetage PG21 et plage de serrage adaptée aux câbles de 14 à 18 mm

Avec son filetage PG de dimension nominale 21 et sa longueur de filetage de 11 mm, ce modèle s’intègre dans les montages prévus pour ce standard. Il accepte des câbles d’un diamètre compris entre 14 et 18 mm, ce qui permet de couvrir de nombreuses configurations de câblage en armoire, boîtier, coffret de dérivation ou traversée de paroi. Cette plage de serrage aide à maintenir le câble de manière nette sans recourir à une pièce surdimensionnée.

Étanchéité IP65 avec bague d’étanchéité au raccordement

Ce presse-étoupe est équipé d’une bague d’étanchéité simple, de type NR/SBR, qui participe à l’obtention d’un indice de protection IP65 au raccordement lorsqu’elle est correctement mise en œuvre. Cette conception convient aux installations où il est nécessaire de limiter l’entrée de poussières et de projections d’eau au niveau du passage de câble. La présence d’un joint d’étanchéité apporte une finition plus sécurisée autour du câble et améliore la tenue de l’assemblage dans les usages courants.

Corps en polystyrène gris clair pour intégration discrète

Fabriqué en matière synthétique avec une qualité de matière en polystyrène, ce presse-étoupe présente une teinte gris clair RAL 7035 particulièrement adaptée aux coffrets, enveloppes et appareillages techniques de même coloris. Son aspect conique et sa géométrie compacte favorisent une intégration visuelle propre dans les installations électriques visibles. Le matériau est également annoncé sans halogène, un point utile pour certains environnements techniques où ce critère est recherché.

Montage simple sur coffret, boîtier ou enveloppe technique

Grâce à son ouverture de clé de 33 mm, ce presse-étoupe PG21 se manipule facilement lors de l’installation. Il s’emploie sur des traversées de paroi compatibles avec le standard PG, pour organiser les entrées de câbles de manière plus nette et limiter les jeux au passage. Ce modèle est livré sans contre-écrou : il convient donc de vérifier la configuration de montage prévue sur le support afin d’utiliser les accessoires adaptés si nécessaire.

Un modèle standard pour les applications de passage de câble rond

Ce presse-étoupe n’est ni divisible, ni destiné aux câbles plats, ni équipé d’un insert d’étanchéité multiple. Il est donc particulièrement indiqué pour les installations classiques avec câble rond unique, lorsque l’objectif est d’obtenir un passage de câble simple, direct et bien dimensionné. Son exécution droite, sans protection au pliage ni décharge de traction intégrée, le destine avant tout aux montages où le cheminement du câble est déjà correctement maintenu en amont et en aval.

Point d’attention au serrage pour une pose maîtrisée

Dans le cadre de la pose, il est conseillé de serrer ce presse-étoupe en polystyrène avec modération. Cette précaution est particulièrement importante pour éviter les contraintes excessives sur la matière. Pour un résultat propre, il est recommandé de respecter la plage de diamètre prévue, d’assurer un positionnement correct de la bague d’étanchéité et de réaliser le serrage de façon progressive afin d’obtenir une fermeture efficace sans sollicitation inutile du corps du presse-étoupe.
