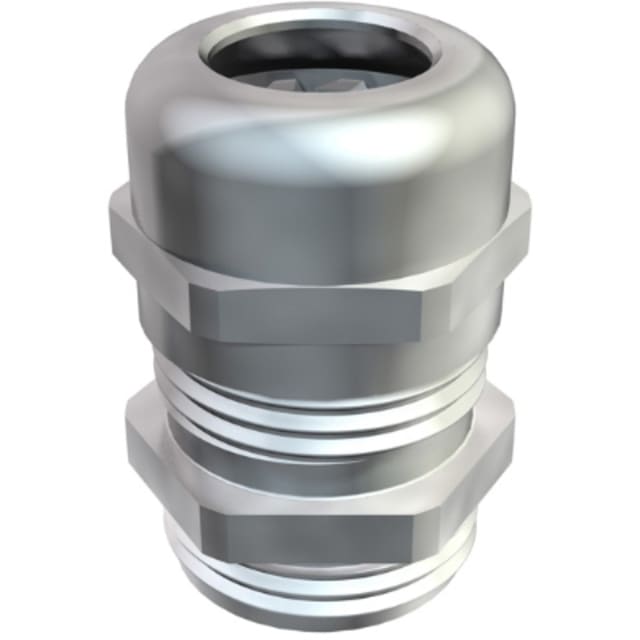

Presse-étoupe laiton PG13,5 étanche IP68 2085631

Presse-étoupe laiton PG13,5 étanche IP68 pour traversée de câble sécurisée

Ce presse-étoupe laiton PG13,5 est conçu pour réaliser une entrée de câble propre, étanche et mécaniquement maintenue sur coffret, boîtier, armoire ou enveloppe technique. Sa conception droite à écrou borgne convient aux installations où l’on recherche un passage de câble compact avec un serrage maîtrisé. Il accepte des câbles de 5 à 12 mm, ce qui lui permet de couvrir de nombreuses configurations en câblage d’équipement, raccordement d’appareillages ou alimentation de petits ensembles électriques.

Corps en laiton nickelé pour les environnements d’installation exigeants

Le corps métallique en laiton avec traitement nickelé apporte une solution adaptée aux montages demandant une bonne tenue mécanique et une finition stable dans le temps. Ce choix de matière convient particulièrement aux installations fixes où le presse-étoupe est sollicité lors du serrage, du passage en cloison et du maintien du câble. La finition nickelée s’intègre facilement sur des coffrets, enveloppes et équipements techniques tout en offrant un aspect propre et professionnel.

Étanchéité IP68 avec bague d’étanchéité et joint torique préassemblé

Ce modèle V-TEC PG13 MS est prévu pour les montages nécessitant un haut niveau d’étanchéité. Son indice IP68 répond aux besoins des installations exposées à la poussière, à l’humidité ou aux projections, avec une performance annoncée à 5 bar pendant 1 heure. La bague d’étanchéité assure le serrage autour du câble, tandis que le joint torique préassemblé sur le filetage de raccordement facilite l’obtention d’une jonction étanche au niveau du support traversé. C’est un vrai avantage pour limiter les reprises au montage et sécuriser l’entrée de câble dès l’installation.

Décharge de traction intégrée pour un maintien efficace du câble

Au-delà de l’étanchéité, ce presse-étoupe PG13,5 intègre une décharge de traction. Le câble est ainsi maintenu de façon plus sûre à l’entrée du coffret ou de l’appareil, ce qui aide à limiter les efforts transmis aux connexions internes. Cette fonction est particulièrement utile sur les câbles soumis à des manipulations ponctuelles, à des vibrations modérées ou à des contraintes de tirage lors de la pose. L’insert de serrage en polyamide participe à un serrage régulier sans déformer inutilement le câble lorsque le diamètre compatible est respecté.

Filetage PG13,5 et dimensions pensées pour un montage précis

Ce modèle dispose d’un filetage PG de dimension nominale 13,5 avec un pas de 1,5 mm et une longueur de filetage de 6,5 mm. Ces caractéristiques le destinent aux équipements prévus pour un raccordement PG selon DIN 40430, avec une longueur de filetage dite normale. L’ouverture de clé de 22 mm et la mesure sur hexagone de 24,4 mm facilitent le serrage lors de la mise en œuvre. Ce format est bien adapté lorsqu’il faut conjuguer compacité, passage de câble maîtrisé et encombrement raisonnable sur la paroi du coffret.

Usage adapté aux coffrets, boîtiers et équipements de raccordement

Ce presse-étoupe étanche IP68 trouve naturellement sa place dans les armoires électriques, boîtes de dérivation, coffrets de commande, équipements industriels et ensembles techniques nécessitant un passage de câble soigné. Il convient aux montages où l’on souhaite combiner protection contre les pénétrations, maintien mécanique du câble et intégration simple sur paroi. Son exécution droite permet un cheminement direct du câble, particulièrement pratique lorsque l’espace intérieur ou extérieur doit rester lisible et ordonné.

Points de choix à retenir avant commande

Pour sélectionner ce presse-étoupe laiton PG13,5 dans de bonnes conditions, il convient de vérifier le type de taraudage ou de perçage compatible avec un filetage PG, ainsi que le diamètre extérieur réel du câble, qui doit rester compris entre 5 et 12 mm. Ce modèle est livré sans contre-écrou, ne convient pas aux câbles plats, n’est pas divisible et n’intègre pas d’insert multiple. Il est prévu pour une plage d’usage de -20 à 65 °C. Pour un montage propre et efficace, il s’adresse avant tout aux applications recherchant un presse-étoupe métallique droit, étanche et avec décharge de traction intégrée.
