Presse-étoupe laiton PG21 étanche IP68 2085666

Presse-étoupe laiton PG21 étanche IP68 pour passages de câbles exigeants

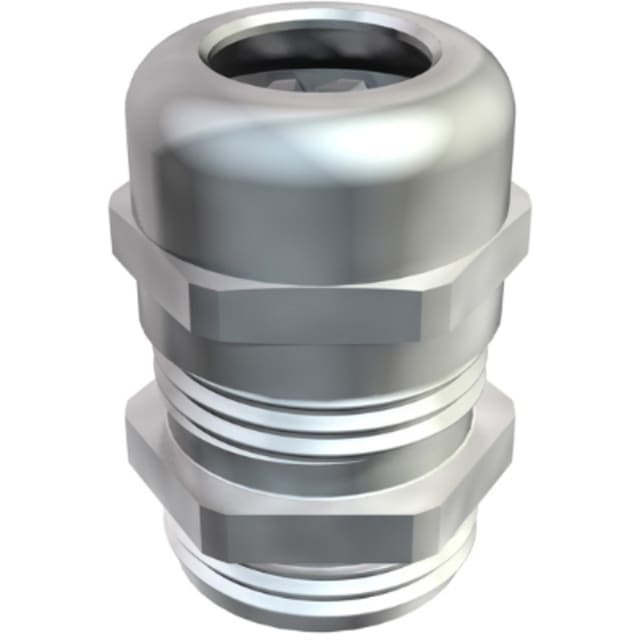

Ce presse-étoupe laiton PG21 est conçu pour assurer un passage de câble propre, étanche et mécaniquement sûr dans les coffrets, boîtiers, armoires et équipements électriques. Sa conception droite à écrou borgne permet d’obtenir un serrage régulier du câble tout en renforçant l’étanchéité au point d’entrée. Il convient particulièrement aux installations où la protection contre l’eau, les poussières et les contraintes de traction doit rester maîtrisée dans le temps.

Étanchéité IP68 avec joint torique et bague d’étanchéité

Ce modèle bénéficie d’un indice de protection IP68, avec une tenue annoncée à 5 bar pendant 1 heure. Il intègre une bague d’étanchéité ainsi qu’un joint torique préassemblé sur le filetage de raccordement, ce qui simplifie le montage tout en sécurisant l’interface avec le support. Cette configuration est adaptée aux environnements techniques où l’étanchéité du passage de câble est un point essentiel pour préserver l’intérieur de l’enveloppe.

Corps en laiton nickelé pour une intégration robuste en installation

Le corps métallique en laiton avec finition nickelée apporte une bonne tenue à l’usage dans les montages électriques courants. Cette construction convient aux applications où l’on recherche un presse-étoupe plus adapté qu’un modèle polymère pour les traversées de paroi soumises à des sollicitations mécaniques ou à des conditions d’exploitation plus soutenues. L’aspect nickelé favorise aussi une finition propre et technique dans les coffrets et ensembles de raccordement.

Plage de serrage 9 à 18 mm avec maintien du câble

Prévu pour des câbles de 9 à 18 mm de diamètre, ce presse-étoupe PG21 couvre une plage utile pour de nombreux câbles d’alimentation, de commande ou de liaison. L’insert de serrage en polyamide assure le maintien du câble, tandis que la fonction de décharge de traction limite les efforts transmis aux connexions internes. La protection anti-torsion contribue également à stabiliser le câble lors de la mise en œuvre et en service.

Filetage PG21 et format pratique pour coffrets et boîtiers

Ce modèle utilise un filetage PG de dimension 21 avec une longueur de filetage de 7 mm et un pas de 1,5 mm. Son format est adapté aux traversées standard prévues pour ce type de raccordement. L’ouverture de clé de 30 mm facilite le serrage lors de l’installation, avec une mesure sur angles de 33,5 mm. Ce presse-étoupe est livré sans contre-écrou, un point à prévoir selon la configuration du support et le mode de fixation retenu.

Conception droite pour montage simple et passage de câble net

Grâce à son exécution droite, ce presse-étoupe s’intègre facilement sur les parois d’armoires, coffrets, boîtes et enveloppes techniques. Il est destiné aux câbles ronds et ne correspond pas à un usage pour câble plat, ni à une version divisible. Cette géométrie simple permet d’obtenir un passage de câble net, compact et facile à organiser dans les installations où la lisibilité du câblage et la tenue du raccordement sont importantes.

Utilisation en environnement électrique courant hors zones Ex

Ce presse-étoupe est prévu pour une température d’usage de -20 à 65 °C. Il ne relève pas d’une exécution antidéflagrante et n’est pas destiné aux atmosphères explosibles gaz ou poussières. Il convient donc aux installations électriques courantes nécessitant un presse-étoupe laiton PG21 étanche IP68, notamment pour les coffrets, enveloppes et équipements où l’on recherche un passage de câble fiable, étanche et avec retenue mécanique du conducteur.
