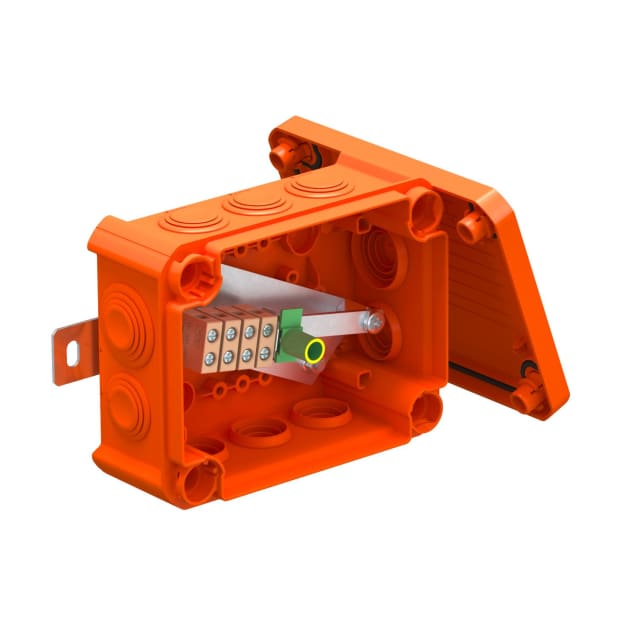

Boîtier de dérivation coupe-feu maintien E30 E90 7205740

Boîtier de dérivation coupe-feu maintien E30 E90 7205740

Ce boîtier de dérivation coupe-feu est conçu pour les installations électriques nécessitant un maintien de fonction en cas d’incendie, avec une homologation pour les classes E30, E60 et E90 selon DIN 4102 partie 12. Il s’adresse aux chantiers où la continuité d’alimentation des circuits de sécurité est un impératif, notamment dans les bâtiments tertiaires, établissements recevant du public, locaux techniques et zones sensibles.

Référencé 7205740, avec la référence commerciale T100ED 06A et l’identifiant produit 4012196812325, ce boîtier se distingue par sa conception robuste, son espace de câblage étudié et ses composants prémontés pensés pour simplifier le raccordement tout en sécurisant l’installation.

Les atouts de ce boîtier de dérivation coupe-feu

• Maintien de fonction E90 pour les circuits devant rester opérationnels plus longtemps en situation d’incendie.
• Homologation E30, E60 et E90 selon la norme DIN 4102-12 pour une utilisation sur installations de câbles de sécurité.
• Bornes céramiques prémontées, adaptées aux températures élevées et pensées pour une mise en œuvre fiable.
• Disposition diagonale de l’unité de raccordement offrant un espace de câblage plus confortable.
• Embouts à gradins souples facilitant l’introduction des câbles et le passage des conducteurs.
• Borne de terre repérée vert/jaune pour un raccordement clair et rapide.
• Fixation par pattes extérieures accessibles pour une pose pratique sur site.

Conception et caractéristiques techniques

Ce boîtier de dérivation présente une forme rectangulaire et une réalisation en matière synthétique, sans halogène. Sa couleur orange facilite son repérage sur chantier, notamment dans les environnements techniques où l’identification visuelle des circuits est importante.

• Type de montage : universel
• Type de boîtier : membrane graduelle à découper
• Nombre d’entrées : 10
• Équipement : borne à vis
• Section maximale : 6 mm²
• Tension d’isolement de mesure Ui : 690 V
• Indice de protection : IP66
• Dimensions : 150 x 116 x 67 mm
• Fermeture : couvercle de montage, vissé

La protection IP66 apporte une bonne résistance à la poussière et aux projections puissantes, ce qui en fait un boîtier adapté aux environnements exigeants, à condition de respecter les conditions d’installation prévues. Le couvercle vissé contribue à un maintien sûr de l’ensemble après raccordement.

Pour quelles applications l’utiliser ?

Ce boîtier de dérivation coupe-feu est particulièrement adapté aux liaisons et dérivations de circuits devant conserver leur intégrité fonctionnelle en cas d’incendie. Il convient notamment aux :

• circuits d’éclairage de sécurité ;
• alarmes et dispositifs d’alerte ;
• équipements de désenfumage et systèmes associés ;
• circuits techniques dans les bâtiments à fortes exigences réglementaires ;
• installations nécessitant une dérivation protégée et clairement identifiable.

Points à vérifier avant installation

Pour choisir le bon boîtier, il est important de vérifier la compatibilité avec le type de circuit, la section des conducteurs et les exigences de maintien de fonction du projet. La section maximale admise est de 6 mm², ce qui convient à de nombreux circuits de commande et d’alimentation de sécurité, sous réserve de dimensionnement conforme au chantier.

• Vérifier la conformité du circuit aux classes de maintien requises : E30, E60 ou E90.
• Contrôler le diamètre et le nombre de câbles à raccorder.
• Préparer la fixation sur le support selon les contraintes du chantier.
• Respecter les règles de mise en œuvre liées aux installations de sécurité incendie.

Pourquoi choisir ce modèle ?

Ce boîtier de dérivation coupe-feu combine sécurité, praticité et robustesse. Sa conception avec bornes céramiques, son espace de câblage généreux et son homologation pour le maintien de fonction en font une solution sérieuse pour les installations critiques. Il permet de travailler proprement, de limiter les imprécisions au raccordement et de répondre aux exigences des chantiers où la fiabilité du matériel n’est pas négociable.

Avec sa construction sans halogène, sa protection IP66 et sa compatibilité avec des conducteurs jusqu’à 6 mm², il répond aux besoins des installateurs à la recherche d’un boîtier de dérivation technique, durable et clairement identifié pour les circuits de sécurité.
