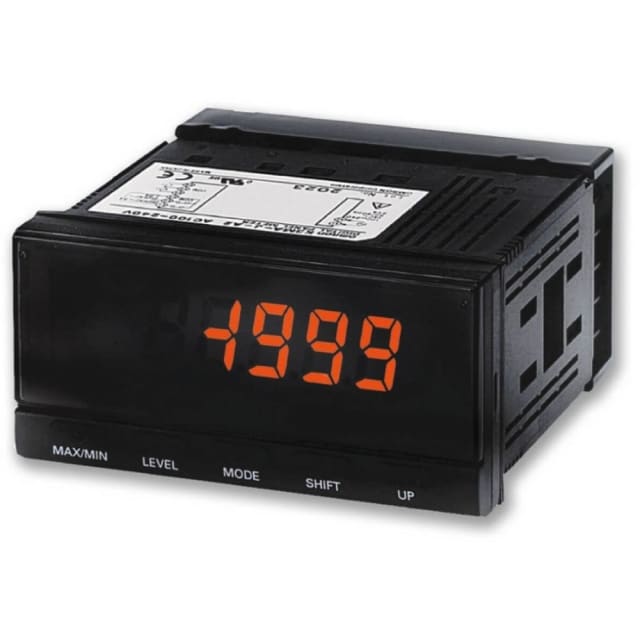

Afficheur de process analogique IP66 96×48 mm K3MA1103E

Afficheur de process analogique compact pour intégration en façade

Le K3MA1103E est un afficheur de process analogique au format 96 x 48 mm, conçu pour une intégration frontale simple dans les pupitres, armoires et tableaux industriels. Son format 1/8 DIN facilite le remplacement ou l’ajout d’un indicateur de mesure sur des installations d’automatisation, de supervision machine ou de contrôle de process. Il convient aux applications où une lecture immédiate d’un signal analogique est nécessaire, sans complexifier l’architecture de commande.

Entrée analogique mA ou V pour de nombreuses mesures de process

Ce modèle accepte une entrée analogique directe en courant continu ou en tension continue, ce qui permet de l’utiliser avec de nombreux signaux de terrain courants. Il prend en charge notamment les plages 0 à 20 mA, 4 à 20 mA, 0 à 5 V, 1 à 5 V, ±5 V et ±10 V. Cette polyvalence le rend adapté à l’affichage de grandeurs issues de capteurs, transmetteurs ou chaînes de mesure analogiques, avec une mise en œuvre claire pour les besoins de suivi, de contrôle visuel et de déclenchement de seuils.

Affichage 5 chiffres très lisible avec changement de couleur

L’appareil dispose d’un affichage LCD 5 chiffres, visible en vert ou en rouge selon l’état configuré. Cette présentation améliore la lecture des valeurs mesurées et permet de repérer plus rapidement une condition de fonctionnement particulière, par exemple lors de l’activation d’un seuil. Dans un environnement d’exploitation, ce changement de couleur apporte un confort de lecture immédiat pour l’opérateur, notamment sur les lignes de production, postes de contrôle ou équipements techniques nécessitant une visualisation rapide.

Deux sorties pour gestion de seuils et signalisation

Le produit intègre deux sorties numériques avec sortie d’impulsions électrique, utiles pour piloter une signalisation, remonter un état ou gérer des seuils de process selon la configuration de l’installation. Cette fonction permet de ne pas limiter l’appareil à un simple rôle d’affichage : il participe aussi à la surveillance active de la valeur mesurée. La présence d’une mémoire de valeur mesurée renforce son intérêt dans les applications où il est utile de conserver une information de mesure à consulter après variation ou événement.

Protection frontale adaptée aux environnements industriels exigeants

Avec une protection frontale IP66, cet afficheur de process analogique est prévu pour une utilisation en face avant dans des environnements exposés aux poussières et aux projections. Il s’intègre donc particulièrement bien dans les coffrets et pupitres installés en atelier, en process industriel ou en zone technique. Son montage frontal et son encombrement maîtrisé de 96 mm de large, 48 mm de haut et 80 mm de profondeur facilitent son implantation dans des ensembles où l’espace disponible doit être optimisé.

Alimentation AC et cadence de mesure adaptée au suivi d’exploitation

Ce modèle fonctionne sur alimentation AC et correspond à la version 100 à 240 VAC de la gamme. Sa fréquence d’échantillonnage de 4 Hz permet un rafraîchissement cohérent pour le suivi visuel de nombreuses grandeurs de process. Ce positionnement en fait une solution pertinente pour l’affichage de signaux analogiques stables ou modérément variables, lorsque l’objectif principal est de disposer d’une indication claire, exploitable et directement accessible en façade.

Raccordement simple pour armoire, machine et instrumentation

Le raccordement accepte des conducteurs monofilares de 0,08 à 2 mm², ce qui facilite l’intégration dans la plupart des câblages d’armoires industrielles. Dépourvu d’interface réseau ou de bus de communication, cet afficheur va à l’essentiel pour les installations recherchant une solution locale de visualisation et de surveillance. Il trouve naturellement sa place dans les équipements d’automatisation industrielle, les interfaces de lecture de process et les ensembles de mesure nécessitant un afficheur analogique compact, lisible et directement exploitable.
