Outil à dénuder coaxial et données 125 mm 16 60 06 SB

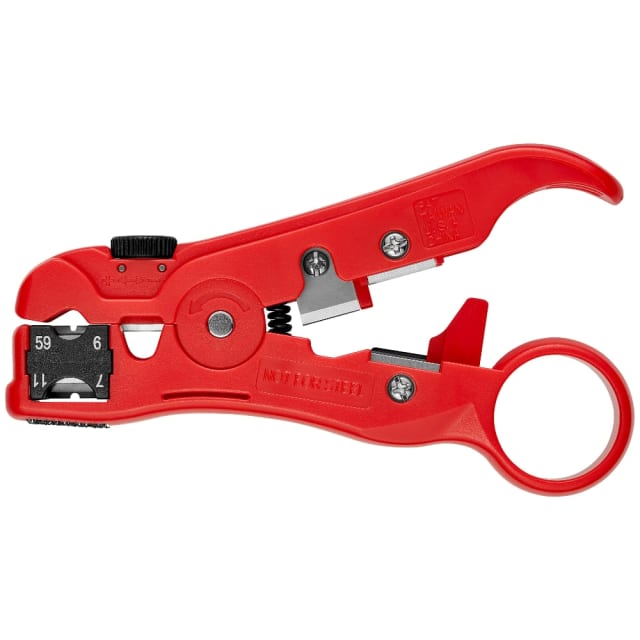

Choisir la bonne face de l’insert coaxial

L’outil prépare les coaxiaux RG59, RG6, RG7 et RG11. La notice distingue deux positions de l’insert noir selon la famille traitée : RG59/RG6 d’un côté, RG7/RG11 de l’autre. Le réglage doit donc commencer par l’identification du câble, plutôt que par une mise en place identique pour tous les coaxiaux.

Régler la lame pour la gaine des câbles de données

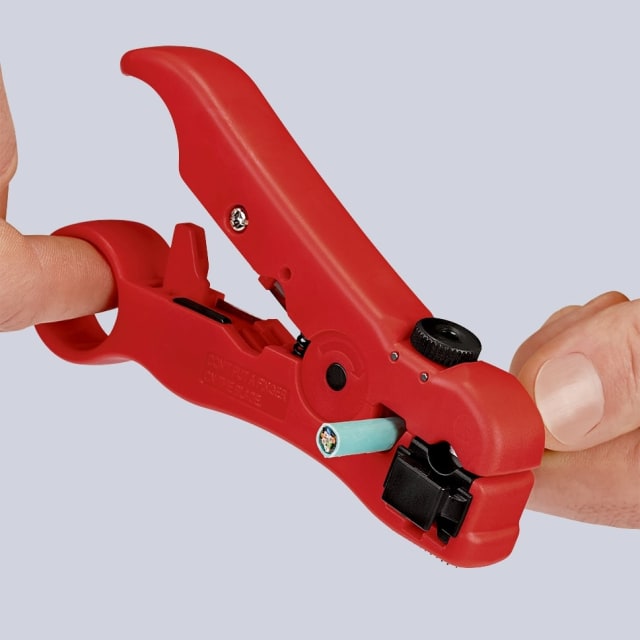

Une molette permet d’ajuster la hauteur de lame aux câbles de données et à l’épaisseur de leur gaine. Cette fonction concerne notamment les câbles CAT 5 à 7 UTP/STP décrits dans la notice. Le réglage progressif évite d’engager la lame trop profondément dans le câble et de toucher ses conducteurs.

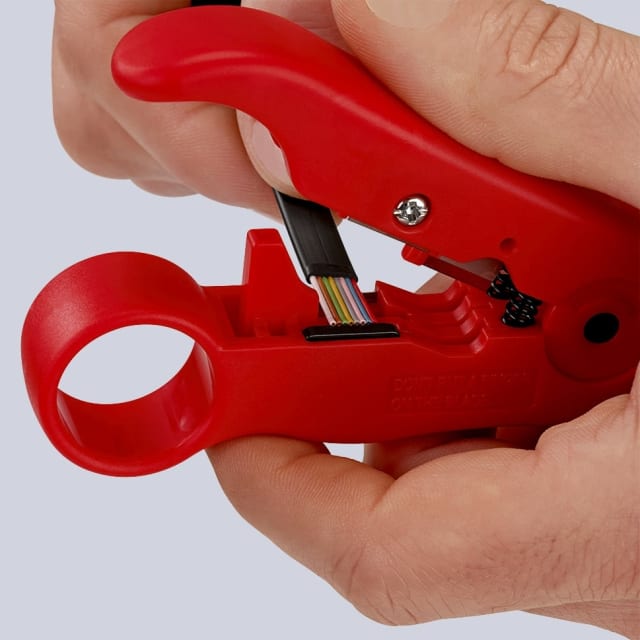

Préparer aussi les cordons téléphoniques plats

Une zone spécifique reçoit les câbles téléphoniques plats à quatre, six ou huit positions. Elle est distincte du logement coaxial et de celui des câbles de données ronds. La notice décrit l’emploi des lames pour couper et retirer l’isolation, puis le contrôle des éventuels résidus avant de répéter les opérations.

Utiliser l’anneau pour le geste de dénudage

Le corps rouge comporte un anneau qui permet de faire tourner l’outil autour du câble pendant la préparation. Une lame intégrée sert à la coupe des câbles de données, tandis que les autres zones assurent le dénudage. Il ne s’agit pas d’un outil destiné à découper l’acier, usage exclu par le fabricant.

Un outil de 125 mm avec ressort d’ouverture

La longueur totale documentée est de 125 mm pour une masse de 100 g. Le ressort facilite la réouverture du corps entre deux préparations. Ces données décrivent l’outil et permettent de le comparer à d’autres dénudeurs ; elles ne doivent pas être confondues avec les dimensions ou la longueur des câbles pris en charge.
